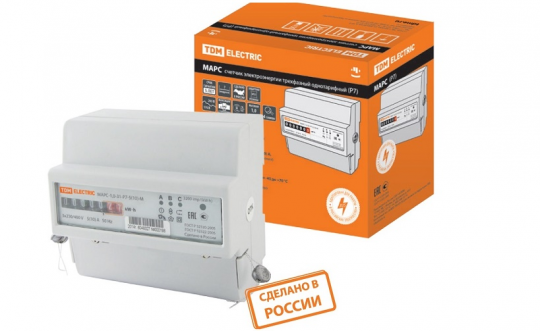

Счетчик МАРС-1,0-31-Р7-5(100)-М (3ф, 1тар, DIN-рейка, прямое подкл, мех.ОУ) TDM SQ1105-0017

Описание

Описание

Назначение

Для измерения активной энергии в трехфазных электрических цепях переменного тока напряжением 3х230/400 В и частотой 50 Гц.

Применение

В электрощитовом оборудовании, в электроустановках промышленных предприятий, жилых, общественных зданий и сооружений.

Материалы

• Корпус счетчика выполнен из не поддерживающего горение пластика.
• Клеммная колодка счетчика изготовлена из полибутилентерефталата, который имеет ряд преимуществ перед другими термопластами: хорошие технологические свойства, связанные с высокой скоростью кристаллизации при низких температурах формы и высокой текучестью расплава.

Конструкция

• В качестве датчика тока в счетчиках прямого включения используется шунт, в счетчиках трансформаторного включения – трансформатор.
• Между верхней и нижней частями корпуса имеется уплотнительная резинка, обеспечивающая степень защиты IP51.
• Отсчетное устройство защищено специальным кожухом от электромагнитных воздействий.
• Каждый проводник притягивается к клеммной колодке 2-мя винтами.
• Корпус счетчика имеет возможность пломбироваться 4-мя пломбами: пломба ОТК изготовителя, пломба поверителя и одна или две пломбы энергосбытовой компании.
• Доступ к винтам корпуса ограничен крышкой клеммной колодки с пломбой.

Преимущества

• Все приборы сертифицированы, внесены в государственный реестр средств измерений и имеют все необходимые проверочные печати в паспорте и пломбы на корпусе.
• Счетчики в корпусе ШЗ – универсальные: возможна установка как на монтажную плоскость (3 винта), так и на DIN-рейку.
• Счетчик в корпусе на DIN-рейку имеет 2-х позиционную защелку на DIN-рейку, фиксируемую в обоих положениях.
• Счетчики имеет один LED-индикатор работы и три LED-индикатора наличия нагрузки в каждой фазе .
• На правой стороне корпуса наклеена фирменная защитная голограмма TDM ELECTRIC.

Тех. характеристики

Наименование параметра		Значение
Класс точности		1,0
Число тарифов		1
Частота измерительной сети, Гц		50
Предельный рабочий диапазон частоты сети, Гц		от 47,5 до 52,5
Номинальное напряжение Uном, В		3*230/400 В
Устойчивость к перепадам напряжений, В		±20% от Uном
Устойчивость к воздействию входного напряжения, В		1,9*Uном
Для счетчиков прямого включения: базовый (максимальный) ток, А		5(60), 5(100)
Для счетчиков трансформаторного включения: номинальный (максимальный) ток, А		5(10)
Стартовый ток (чувствительность), А		0,02
Полная, ВА (активная, Вт) потребляемая мощность по каждой цепи напряжения, не более		8 (2)
Полная потребляемая мощность по каждой цепи тока, не более, ВА		0,1
Наличие оптического телеметрического выхода		да
Передаточное число импульсного телеметрического выхода	в приборах прямого включения	800 имп./кВт*ч
	в приборах трансформаторного включения	3200 имп./кВт*ч
Датчик тока	в приборах прямого включения	Шунт
	в приборах трансформаторного включения	Трансформатор
Тип отсчетного устройства		Механическое
Количество разрядов (целых + десятых)		6+1
Наличие стопора обратного хода		да
Степень защиты		IP51
Масса счетчика, не более, кг		0,6
Диапазон рабочих температур, 0С		-40+70
Межповерочный интервал, лет		16
Средний срок службы, лет		30
Средняя работа до отказа, часов		280 000

Схема подключения

Схема подключения к сети трехфазных счетчиков МАРС прямого включения

Схема подключения к сети трехфазных счетчиков МАРС трансформаторного включения

Схема подключения к сети трехфазных счетчиков типа МАРС Ш3 прямого включения
