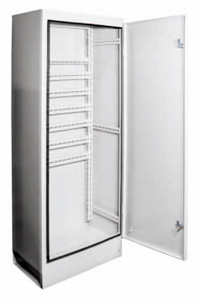

Корпус ШРС-3 IP54 (1700х700х400) TDM SQ0905-0129

Описание

Описание

Назначение

Сборка вводно-распределительных устройств, обеспечивающих прием, распределение и учет электрической энергии напряжением 380/220 В трехфазного переменного тока частоты 50 Гц.

Применение

• В производственных помещениях;
• В объектах промышленности и инфраструктуры.

Материалы

• Корпус — сертифицированная российская сталь (ГОСТ);
• Покрытие корпуса — текстурированный полиэстеровый порошок.

Преимущества

• Степень защиты IP31 / IP54;
• Простота конструкции;
• Высококачественное порошковое покрытие;
• Удобство монтажа.

Условные обозначения

Корпус ШРС-1

• Ш — шкаф;
• Р — распределительный;
• С — силовой;
• 1 — типоразмер.

Конструкция

• Корпус с установленной дверью и боковыми панелями;
• Съёмная задняя стенка;
• Перенавешиваемая дверь;
• Панель для ввода кабеля (для IP54);
• Монтажные панели в комплекте:
  • Н=70мм перфорированная — 6 шт;
  • Н=50мм — 2 шт;
  • Планка заземления — 1 шт (для IP 31).
• Цоколь 100мм (для IP54).

Тех. характеристики

Наименование параметра	Значение
Вид установки	Напольный
Степень защиты	IP31 / IP54
Толщина металла	1,0 — 1,5 мм
Цвет корпуса	RAL 7035
Номинальный ток	630 А
Климатическое исполнение	УХЛ4 для IP31 / УХЛ2 для IP54

Габаритные размеры

IP31

Наименование	H, мм	L, мм	B, мм	l, мм	b, мм
ШРС-1	1602,5	700	300	578	195
ШРС-2	1602,5	500	300	378	195
ШРС-3	1702,5	700	400	578	295
ВРУ моноблочный	1702,5	800	450	678	345

IP54

Наименование	H, мм	H1, мм	L, мм	L1, мм	L2, мм	b, мм	b1, мм	b2, мм
ШРС-1	1602,5	1340	700	620	660	318	298	240
ШРС-2	1602,5	1340	500	420	460	318	298	240
ШРС-3	1702,5	1440	700	620	660	418	398	340
