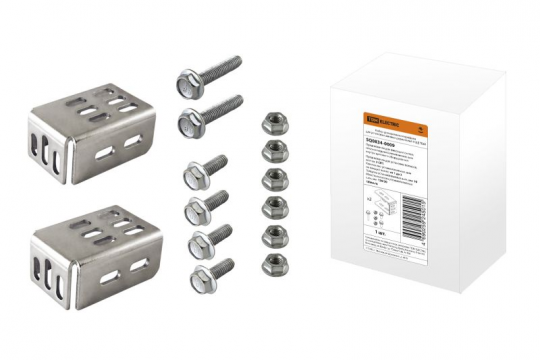

Набор для крепления профиля для установки шинных держателей НШД TDM SQ0834-0009

Описание

Описание

Назначение

• Система наборных шинодержателей НШД предназначена для фиксации токоведущих шин внутри силовых шкафов или сборок, а также для изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
• Дополнительный комплект шинодержателей для нестандартных решений.

Применение

• В шкафах, щитах, сборках различного назначения.

Материалы

• Шинодержатели выполнены из диэлектрического пластика, армированного стекловолокном.
• Крепеж выполнены из оцинкованной стали.
• Шпилька резьбовая M6 из оцинкованной стали, имеет повышенные показатели прочности (класс 8.8), устойчива к коррозии
• Профиль для установки выполнен из анодированного алюминия.

Преимущества

• Легкий и простой монтаж.
• Регулируемое расстояние между фазами (шаг 12,5 мм).
• Индивидуально настраиваемые изоляторы.
• Экономически выгодное решение.

Комплект поставки

Артикул	A	B	C	D	E	F	G	H	I	L	K
SQ0834-0001	8	-	-	3	3	3	5	16	2	-	2
SQ0834-0002	-	8	-							-
SQ0834-0003	-	-	8				21			16
SQ0834-0004	6	-	-	2	2	2	4			-
SQ0834-0005	-	6	-							-
SQ0834-0006	-	-	6				20			12
SQ0834-0018	8	-	-	-	-	-	-			-
SQ0834-0019	-	8	-	-	-	-	-			-
SQ0834-0020	-	-	8	-	-	-	-			-

Тех. характеристики

Наименование параметра	Значение
Артикул (SQ0834-****)	0001	0002	0003	0004	0005	0006	0018	0019	0020
Кол-во шин на одну пару изоляторов	1-4	1-2	1-3	1-4	1-2	1-3	1-4	1-2	1-3
Кол-во пар изоляторов в составе набора	4			3			4
Ширина шин, мм	30 – 120
Толщина шин, мм	5	10		5	10		5	10
Номинальные токи шинопроводов In, А	400-4500
Номин. напряжение изоляторов Ui, кВ	8
Рабочая температура окружающей среды,°С	от -40 до +130
