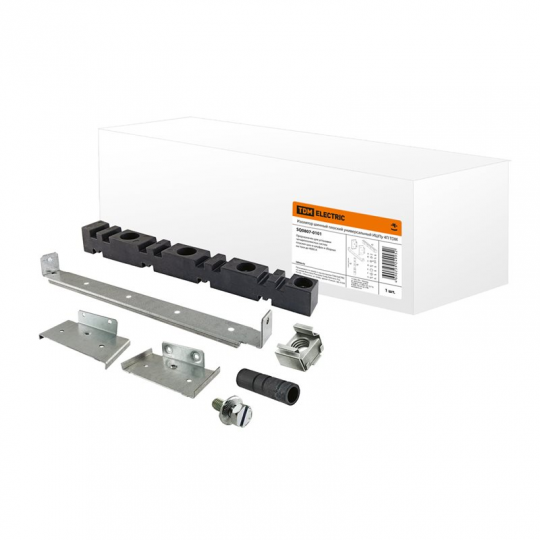

Изолятор шинный плоский универсальный ИШПу 4П TDM (комплект) SQ0807-0101

Описание

Описание

Назначение

• Для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Применение

• В шкафах, щитах, сборках различного назначения.

Материалы

• Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном.
• Крепеж и соединительные скобы выполнены из оцинкованной стали.

Преимущества

• Готовый к применению набор для организации шинопроводов на номинальные токи до 4000 А.
• Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
• Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин.

Тех. характеристики

Наименование параметра	Значение
Плотность материала, г/см	1,75 – 1,95
Впитывание влаги, мг	менее 20
Усадка, %	менее 15
Изменение формы	при давлении 1,8 мПа и температура не ниже 250 °С
Ударная вязкость, кДж/м2	более 25
Прочность на изгиб, мПа	более 123
Электрическое сопротивление, Ом	1 х 1012
Уровень горючести	абсолютно негорючий
Диэлектрические потери	менее 0,015

Упаковка

Артикул	Групповая упаковка		Транспортная упаковка
	Количество, шт.	Вес, кг	Количество, шт.	Вес, кг	Габаритные размеры, мм
					Длина	Ширина	Высота
SQ0807-0101	1	1,5	10	15	360	325	240
