  4. Переключатель на 2 положения с фиксацией M2SS1-21Y короткая ручка(LED) d22мм/220B 1з+1р желтый TDM

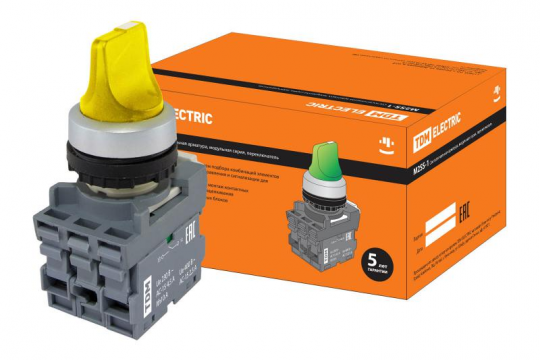

Переключатель на 2 положения с фиксацией M2SS1-21Y короткая ручка(LED) d22мм/220B 1з+1р желтый TDM SQ0747-0072

Переключатель на 2 положения с фиксацией M2SS1-21Y короткая ручка(LED) d22мм/220B 1з+1р желтый TDM SQ0747-0072 https://k-17.ru/images/cat/tdm/SQ0747-0072.png Код товара: 355793
Переключатель на 2 положения с фиксацией M2SS1-21Y короткая ручка(LED) d22мм/220B 1з+1р желтый TDM

Цена 388,01 362,15

362.15 RUB
Цена обновлена 09 мая 2025

шт.
на сумму 362,15 ₽

Наличие и срок поставки Вы можете уточнить по телефону +7 (383) 209-92-92 или электронной почте k-17@k-17.ru

Описание

Описание

Назначение

  • Для коммутации электрических цепей управления переменного напряжения до 660 В частотой 50 и 60 Гц и постоянного напряжения до 440 В. Может поставляться как в собранном виде – привод с модулями (блоками контактов), так отдельными компонентами.
  • Светосигнальная арматура модульной серии обладает лучшими эксплуатационными характеристиками и повышенной надежностью.

Применение

  • В промышленности, на объектах инфраструктуры, в строительстве.
  • Светосигнальная арматура модульной серии отличается простотой монтажа контактных блоков посредством защелкивания без использования инструментов.

Конструкция

  • Контактный блок однополюсный с замыкающим или размыкающим контактом.
  • Монтажная колодка:
    • выпускаются монтажные колодки для установки трех или пяти блоков в один ряд;
    • на монтажных колодках на три блока предусмотрена возможность установки дополнительных блоков на втором уровне.
  • Светодиодный/ламповый блок. В кнопках, сигнальных лампах и переключателях с подсветкой ламповый блок устанавливается в центральном положении на монтажной колодке.
  • Гайка.
  • Корпус.
  • Кнопка, линза и ручка:
    • выпускаются в нескольких цветовых исполнениях;
    • с подсветкой или без подсветки.



Тех. характеристики

Наименование параметра Значение
Номинальное напряжение изоляции, В 660
Номинальное рабочее напряжение переменного тока частотой 50 и 60 Гц, В 660
Номинальное рабочее напряжение постоянного тока, В 400
Номинальный тепловой ток, А 10
Номинальный рабочий ток, Ie Категория применения AC 15, при 120 В - 8 A
при 230 В - 6 A
при 400 В - 4 A
при 660 В - 2 A
Номинальный рабочий ток, Ie Категория применения DC 13, при 24 В - 5А
при 125 В - 1,1А
при 250 В - 0,55А
Минимальное рабочее напряжение, В 12
Минимальный рабочий ток, А 0,01
Частота включений в час 1200
Относительная продолжительность включений (ПВ), %
С толкателем цилиндрическим или грибовидным 10 миллионов
операций
Переключателей с ключом и рукояткой 500 000 операций
Ламповый блок:
Номинальное напряжение изоляции 230 В
Допустимая мощность, до 2 Вт
Светодиоды:
Срок службы для светодиодов означает количество часов работы до момента, когда яркость упала ниже 50 %. 50 000 ч
Степень защиты выключателей со стороны контактного элемента IP20
Клеммы винтовые
Сечение подсоединяемого провода min 1 x 0,5 мм2
max 2 x 2,5 мм2
Момент затяжки:
Стопорная гайка функционального элемента min 2 Нм/ max 2,3 Нм
Кабельные наконечники 0,9 Нм
Степень защиты IP40
Рабочая температура окружающей
среды		 от -25 до +55 °С
Температура хранения от -40 до +70 °С

Габаритные размеры

Серия Форма головки Тип толкателя Тип контакта Цвет толкателя Масса, г Габаритные размеры, мм
НО НЗ
MP1-20B Круглая С плоской клавишей без фиксации 1 1 черный 38
MP1-20G Круглая С плоской клавишей без фиксации 1 1 зеленый 38
MP1-20L Круглая С плоской клавишей без фиксации 1 1 синий 38
MP1-20R Круглая С плоской клавишей без фиксации 1 1 красный 38
MP1-20W Круглая С плоской клавишей без фиксации 1 1 белый 38
MP1-20Y Круглая С плоской клавишей без фиксации 1 1 желтый 38
MP1-21G/220В Круглая С плоской клавишей с подсветкой без фиксации 1 1 зеленый 51
MP1-21G/24В Круглая С плоской клавишей с подсветкой без фиксации 1 1 зеленый 51
MP1-21L/220В Круглая С плоской клавишей с подсветкой без фиксации 1 1 синий 51
MP1-21L/24В Круглая С плоской клавишей с подсветкой без фиксации 1 1 синий 51
MP1-21R/220В Круглая С плоской клавишей с подсветкой без фиксации 1 1 красный 51
MP1-21R/24В Круглая С плоской клавишей с подсветкой без фиксации 1 1 красный 51
MP1-21Y/220В Круглая С плоской клавишей с подсветкой без фиксации 1 1 желтый 51
MP1-21Y/24В Круглая С плоской клавишей с подсветкой без фиксации 1 1 желтый 51
МРМ1-10R Круглая Грибовидная 1 1 красный 43
МРМ1-11G(LED)/220В Круглая Грибовидная с подсветкой 1 1 зеленый 56
МРМ1-11G(LED)/24В Круглая Грибовидная с подсветкой 1 1 зеленый 56
МРМ1-11R(LED)/220В Круглая Грибовидная с подсветкой 1 1 красный 56
МРМ1-11R(LED)/24В Круглая Грибовидная с подсветкой 1 1 красный 56
MPET4-10R Круглая Грибовидная возврат поворотом 1 1 красный 70
MPD13-11G/220В Овальная Двойная кнопка с выступающей нижней клавишей (I/O) 1 1 зеленый 62
MPD13-11G/24В Овальная Двойная кнопка с выступающей нижней клавишей (I/O) 1 1 зеленый 62
MPD13-11R/220В Овальная Двойная кнопка с выступающей нижней клавишей (I/O) 1 1 красный 62
MPD13-11R/24В Овальная Двойная кнопка с выступающей нижней клавишей (I/O) 1 1 красный 62
MPD13-11Y/220В Овальная Двойная кнопка с выступающей нижней клавишей (I/O) 1 1 желтый 62
MPD13-11Y/24В Овальная Двойная кнопка с выступающей нижней клавишей (I/O) 1 1 желтый 62
MPD13-11С/220В Овальная Двойная кнопка с выступающей нижней клавишей (I/O) 1 1 прозрачный 62
MPD13-11С/24В Овальная Двойная кнопка с выступающей нижней клавишей (I/O) 1 1 прозрачный 62
MPD2-11G/220В Овальная Двойная кнопка (I/O) 1 1 зеленый 57
MPD2-11G/24В Овальная Двойная кнопка (I/O) 1 1 зеленый 57
MPD2-11R/220В Овальная Двойная кнопка (I/O) 1 1 красный 57
MPD2-11R/24В Овальная Двойная кнопка (I/O) 1 1 красный 57
MPD2-11Y/220В Овальная Двойная кнопка (I/O) 1 1 желтый 57
MPD2-11Y/24В Овальная Двойная кнопка (I/O) 1 1 желтый 57
MPD2-11С/220В Овальная Двойная кнопка (I/O) 1 1 прозрачный 57
MPD2-11С/24В Овальная Двойная кнопка (I/O) 1 1 прозрачный 57
MPD3-11G/220В Овальная Двойная кнопка (ON/OFF) 1 1 зеленый 57
MPD3-11G/24В Овальная Двойная кнопка (ON/OFF) 1 1 зеленый 57
MPD3-11R/220В Овальная Двойная кнопка (ON/OFF) 1 1 красный 57
MPD3-11R/24В Овальная Двойная кнопка (ON/OFF) 1 1 красный 57
MPD3-11Y/220В Овальная Двойная кнопка (ON/OFF) 1 1 желтый 57
MPD3-11Y/24В Овальная Двойная кнопка (ON/OFF) 1 1 желтый 57
MPD3-11С/220В Овальная Двойная кнопка (ON/OFF) 1 1 прозрачный 57
MPD3-11С/24В Овальная Двойная кнопка (ON/OFF) 1 1 прозрачный 57
MPD4-11G/220В Овальная Двойная кнопка (START/STOP) 1 1 зеленый 57
MPD4-11G/24В Овальная Двойная кнопка (START/STOP) 1 1 зеленый 57
MPD4-11R/220В Овальная Двойная кнопка (START/STOP) 1 1 красный 57
MPD4-11R/24В Овальная Двойная кнопка (START/STOP) 1 1 красный 57
MPD4-11Y/220В Овальная Двойная кнопка (START/STOP) 1 1 желтый 57
MPD4-11Y/24В Овальная Двойная кнопка (START/STOP) 1 1 желтый 57
MPD4-11С/220В Овальная Двойная кнопка (START/STOP) 1 1 прозрачный 57
MPD4-11С/24В Овальная Двойная кнопка (START/STOP) 1 1 прозрачный 57
MPD2-11В Овальная Двойная кнопка (I/O) 1 1 черный 44
MPD3-11В Овальная Двойная кнопка (ON/OFF) 1 1 черный 44
MPD4-11В Овальная Двойная кнопка (START/STOP) 1 1 черный 44
MP2-20B Круглая С плоской клавишей с фиксацией 1 1 черный 38
MP2-20G Круглая С плоской клавишей с фиксацией 1 1 зеленый 38
MP2-20L Круглая С плоской клавишей с фиксацией 1 1 синий 38
MP2-20R Круглая С плоской клавишей с фиксацией 1 1 красный 38
MP2-20W Круглая С плоской клавишей с фиксацией 1 1 белый 38
MP2-20Y Круглая С плоской клавишей с фиксацией 1 1 желтый 38
MP2-21G/220В Круглая С плоской клавишей с подсветкой с фиксацией 1 1 зеленый 51
MP2-21G/24В Круглая С плоской клавишей с подсветкой с фиксацией 1 1 зеленый 51
MP2-21L/220В Круглая С плоской клавишей с подсветкой с фиксацией 1 1 синий 51
MP2-21L/24В Круглая С плоской клавишей с подсветкой с фиксацией 1 1 синий 51
MP2-21R/220В Круглая С плоской клавишей с подсветкой с фиксацией 1 1 красный 51
MP2-21R/24В Круглая С плоской клавишей с подсветкой с фиксацией 1 1 красный 51
MP2-21Y/220В Круглая С плоской клавишей с подсветкой с фиксацией 1 1 желтый 51
MP2-21Y/24В Круглая С плоской клавишей с подсветкой с фиксацией 1 1 желтый 51
M2SS1-21G Короткая ручка Переключатель на 2 положения с фиксацией (LED) 1 1 зеленый 54
M2SS1-21L Короткая ручка Переключатель на 2 положения с фиксацией (LED) 1 1 синий 54
M2SS1-21R Короткая ручка Переключатель на 2 положения с фиксацией (LED) 1 1 красный 54
M2SS1-21Y Короткая ручка Переключатель на 2 положения с фиксацией (LED) 1 1 желтый 54
M3SS1-21G Короткая ручка Переключатель на 3 положения с фиксацией (LED) 1 1 зеленый 54
M3SS1-21L Короткая ручка Переключатель на 3 положения с фиксацией (LED) 1 1 синий 54
M3SS1-21R Короткая ручка Переключатель на 3 положения с фиксацией (LED) 1 1 красный 54
M3SS1-21Y Короткая ручка Переключатель на 3 положения с фиксацией (LED) 1 1 желтый 54
M2SS2-20B Короткая ручка Переключатель на 2 положения с фиксацией 1 1 черный 42
M3SS1-20B Короткая ручка Переключатель на 3 положения с фиксацией 1 1 черный 42
M2SSК1-102 Круглая Переключатель с ключом на 2 положения с фиксацией 1 1 черный 75
MLB-1 Прямоугольная Для лампы накаливания или светоди-
ода, макс. 2 Вт, до 230 В АС и DC		 _ _ _ 12,5
MLBL Прямоугольная Светодиодный блок со
встроенной защитой
от тока утечки		 _ _ _ 12,5
MCB Прямоугольная Одинарные контактные блоки для фронтального монтажа 1 1 _ 9,5
