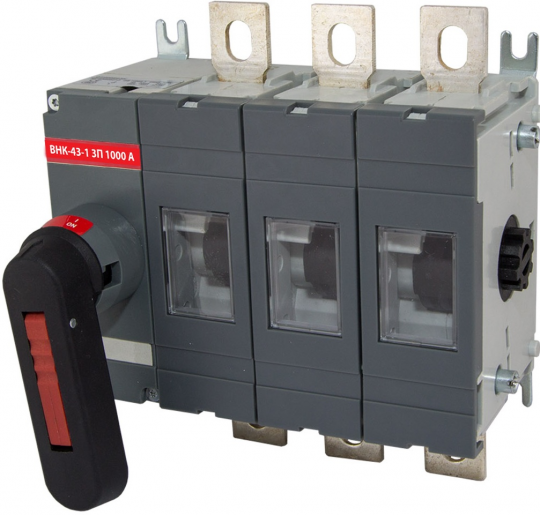

Рубильник ВНК-43-1 3П 1000А с установленной фронтальной ручкой управления TDM SQ0744-0008

Описание

Описание

Назначение

• Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии.
• Могут быть использованы в качестве главных и аварийных выключателей.

Применение

• Промышленные и коммерческие объекты недвижимости.
• Инфраструктурные объекты.
• Жилые дома.

Структура условного обозначения

Материалы

• Контакты выполнены из высококачественной меди с гальваническим покрытием.
• Корпус и детали выполнены из пластика, не поддерживающего горение.

Конструкция

• Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.
• Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой – приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.
• Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.

Преимущества

• Широкий диапазон рабочих токов Ie (160-1250 А).
• Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
• Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК, при помощи дополнительного силового полюса http://www.tdme.ru/product/nizvolobor/3485/#.
• На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
• Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
• Исполнения c выносной и установленной фронтальной рукояткой.
• Специальная форма корпуса для дополнительного охлаждения контактной группы.

Комплектация

• Для ВНКхх-1:
  • Рубильник – 1 шт.
  • Болт с гровером и шайбой – 6 шт.
  • Руководство по эксплуатации. Паспорт – 1 шт.
  • Упаковка (коробка) – 1 шт.
• Для ВНКхх-2:
  • Рубильник – 1 шт.
  • Болт с гровером и шайбой – 6 шт.
  • Болт с креплением рукоятки с гровером и шайбой – 2 шт.
  • Переходник 185 мм – 1 шт.
  • Выносная рукоятка управления – 1 шт.
  • Руководство по эксплуатации. Паспорт – 1 шт.
  • Упаковка (коробка) – 1 шт.

Тех. характеристики

Наименование параметра		Значение
Типоисполнение рубильника		35			37		39		43
Номинальное напряжение изоляции Ui, В		1000
Номинальное рабочее напряжение для главной цепи Ue, В	переменный ток	400/600
	постоянный ток	220/440
Номинальное импульсное выдерживаемое напряжение U imp, кВ		12
Условный тепловой ток Ith на открытом воздухе при температуре 40 °С, А		160	200	250	315	400	630	800	1000	1250
Условный тепловой ток Ith в оболочке, А
Номинальный рабочий ток Ie при Ue=690 В	(для АС-21А, АС-22А, АС-23А)
Номинальный рабочий ток Ie при Ue=440 В	(для DC-21А, DC-22A, DC-23)
Минимальное сечение медного проводника для обеспечения номинального рабочего тока, мм2		95		120	185	240	2Х185	2Х240	2Х300	2Х400
Номинальная отключающая способность при Ue=660 В в категории применения AC-23, А		1600		2000	2520	3200	5040	6400	10000
Количество направлений		1
Наличие дугогасительных камер		есть
Механическая износостойкость, циклов ВО		10000			8000		5000		4000
Номинальный кратковременно выдерживаемый ток (R.M.S. значение Icw при Uе ≤ 1000 В, 1 с), кА		8			15		20		50
Номинальная наибольшая включающая способность (пиковое значение Icm при Uе ≤ 1000 В), кА		30			65		80		110
Рассеиваемая мощность/полюс, Вт		4		6,5		10	25	40	29
Размер болта подключения к клемме		М8Х25			М10Х30		М12Х40		М12Х50
Усилие затяжки болтов, Н*м		7			16		27		50

Габаритные размеры
