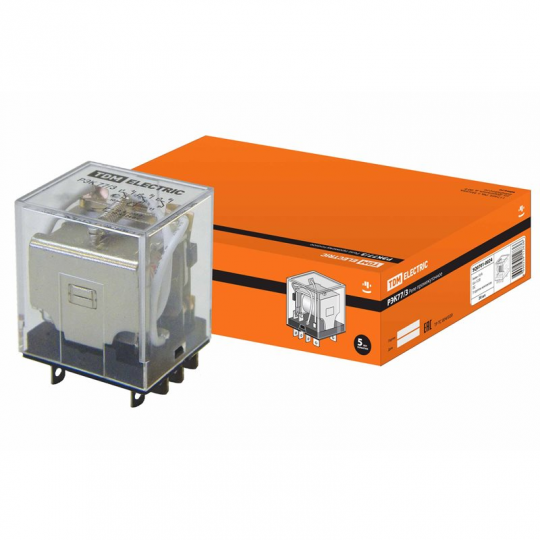

Реле РЭК77/3 10А 12В DC TDM SQ0701-0024
Код товара: 355138
Наличие и срок поставки Вы можете уточнить по телефону +7 (383) 209-92-92 или электронной почте k-17@k-17.ru
Описание
- Описание
-
Назначение
- Предназначены для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами.
Применение
- для управления нагрузками небольшой мощности, требующими большого количества коммутаций;
- для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле;
- в автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д.;
- коммутации электрических цепей переменного и постоянного тока.
Материалы
- Применение серебросодержащих контактов повышает надежность контактирования и долговечность реле.
Конструкция
- В реле применяются серебросодержащие контакты.
- Реле может комплектоваться модульными розеточными разъемами для крепления как на DIN-рейку, так и на панель с помощью винтов.
- На разъемах расположены зажимы выводов переключающих контактов и катушки управления.
Преимущества
- Ассортимент реле РЭК гораздо шире ассортимента большинства российских производителей, что позволяет применять реле РЭК торговой марки TDM ELECTRIC для управления нагрузкой в сетях любого напряжения.
- В ассортименте реле РЭК имеются исполнения с индикацией наличия напряжения на управляющей катушке.
- Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
- Любое рабочее положение в пространстве.
- Уменьшенные габариты реле предоставляют возможность более рационального размещения изделий на монтажной плоскости.
Таблица аналогов
TDM Реле и Автоматика
Разъем РРМ77/3
Розетка PTF11A
Разъем РРМ77/4
Розетка PTF14A
Разъем РРМ78/3
Розетка PYF11A
Разъем РРМ78/4
Розетка PYF14A
Реле РЭК77/3
РП-63
Реле РЭК77/4
РП-64
Реле РЭК78/3
РП-53
Реле РЭК78/4
РП-54, РП-21
- Тех. характеристики
-
Технические характеристики реле промежуточных модульной серии типа РЭК
РЭК77/3
Наименование параметра Значение Номинальный ток контактов In, A 10 Номинальное напряжение катушки управления Uc, В переменный ток* 12, 24, 36, 110, 230 постоянный ток* 12, 24, 48, 60, 110 Минимальное напряжение срабатывания контактов реле, % 80% от Uном Напряжение возврата контактов реле,% Для АС: 30% от Uном
Для DC: 10% от UномКоличество групп переключающих контактов 3 Время срабатывания (возврата) реле, мс 25 Напряжение пробоя, В между соседними контактами 1000В между контактами и катушкой 1500В Сопротивление контактов, миллиОм (мОм) 50 Сопротивление изоляции, мегоОм (мтОм) 100 Электрическая износостойкость, не менее, циклов 105 Механическая износостойкость, не менее, циклов 107 Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 Степень защиты по ГОСТ 14254-96 IP40 Наличие драгоценных металлов (серебро), мг 55 РЭК77/4
Наименование параметра Значение Номинальный ток контактов In, A 10 Номинальное напряжение катушки управления Uc, В переменный ток* 12, 24, 36, 110, 230 постоянный ток* 12, 24, 48, 60, 110 Минимальное напряжение срабатывания контактов реле, % 80% от Uном Напряжение возврата контактов реле,% Для АС: 30% от Uном
Для DC: 10% от UномКоличество групп переключающих контактов 4 Время срабатывания (возврата) реле, мс 25 Напряжение пробоя, В между соседними контактами 1000В между контактами и катушкой 1500В Сопротивление контактов, миллиОм (мОм) 50 Сопротивление изоляции, мегоОм (мтОм) 100 Электрическая износостойкость, не менее, циклов 105 Механическая износостойкость, не менее, циклов 107 Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 Степень защиты по ГОСТ 14254-96 IP40 Наличие драгоценных металлов (серебро), мг 70 РЭК78/3
Наименование параметра Значение Номинальный ток контактов In, A 5 Номинальное напряжение катушки управления Uc, В переменный ток* 12, 24, 36, 110, 230 постоянный ток* 12, 24, 48, 60, 110 Минимальное напряжение срабатывания контактов реле, % 80% от Uном Напряжение возврата контактов реле,% Для АС: 30% от Uном
Для DC: 10% от UномКоличество групп переключающих контактов 3 Время срабатывания (возврата) реле, мс 25 Напряжение пробоя, В между соседними контактами 1000В между контактами и катушкой 1500В Сопротивление контактов, миллиОм (мОм) 50 Сопротивление изоляции, мегоОм (мтОм) 100 Электрическая износостойкость, не менее, циклов 105 Механическая износостойкость, не менее, циклов 107 Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 Степень защиты по ГОСТ 14254-96 IP40 Наличие драгоценных металлов (серебро), мг 55 РЭК78/4
Наименование параметра Значение Номинальный ток контактов In, A 3 Номинальное напряжение катушки управления Uc, В переменный ток* 12, 24, 36, 110, 230 постоянный ток* 12, 24, 48, 60, 110 Минимальное напряжение срабатывания контактов реле, % 80% от Uном Напряжение возврата контактов реле,% Для АС: 30% от Uном
Для DC: 10% от UномКоличество групп переключающих контактов 4 Время срабатывания (возврата) реле, мс 25 Напряжение пробоя, В между соседними контактами 1000В между контактами и катушкой 1500В Сопротивление контактов, миллиОм (мОм) 50 Сопротивление изоляции, мегоОм (мтОм) 100 Электрическая износостойкость, не менее, циклов 105 Механическая износостойкость, не менее, циклов 107 Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 Степень защиты по ГОСТ 14254-96 IP40 Наличие драгоценных металлов (серебро), мг 70
* - номинальное напряжение катушки управления и тип тока (AC/DC) указаны на катушке реле и видны через прозрачную пластиковую крышку/
Технические характеристики разъемов розеточных модульных серии РРМ
РРМ77/3
Наименование параметра Значение Число контактов 11 Номинальный ток контактов In, A 10 Номинальное рабочее напряжение, В переменный ток* 6-380 постоянный ток* 5-110 Климатическое исполнение и категория размещения по ГОСТ 15150-90 УХЛ4 Степень защиты по ГОСТ 14254-96 IP20 Сечение подключаемых проводников, мм2 0,75÷2,5 РРМ77/4
Наименование параметра Значение Число контактов 14 Номинальный ток контактов In, A 10 Номинальное рабочее напряжение, В переменный ток* 6-380 постоянный ток* 5-110 Климатическое исполнение и категория размещения по ГОСТ 15150-90 УХЛ4 Степень защиты по ГОСТ 14254-96 IP20 Сечение подключаемых проводников, мм2 0,75÷2,5 РРМ78/3
Наименование параметра Значение Число контактов 11 Номинальный ток контактов In, A 5 Номинальное рабочее напряжение, В переменный ток* 6-380 постоянный ток* 5-110 Климатическое исполнение и категория размещения по ГОСТ 15150-90 УХЛ4 Степень защиты по ГОСТ 14254-96 IP20 Сечение подключаемых проводников, мм2 ÷1,5 РРМ78/4
Наименование параметра Значение Число контактов 14 Номинальный ток контактов In, A 3 Номинальное рабочее напряжение, В переменный ток* 6-380 постоянный ток* 5-110 Климатическое исполнение и категория размещения по ГОСТ 15150-90 УХЛ4 Степень защиты по ГОСТ 14254-96 IP20 Сечение подключаемых проводников, мм2 ÷1,5
