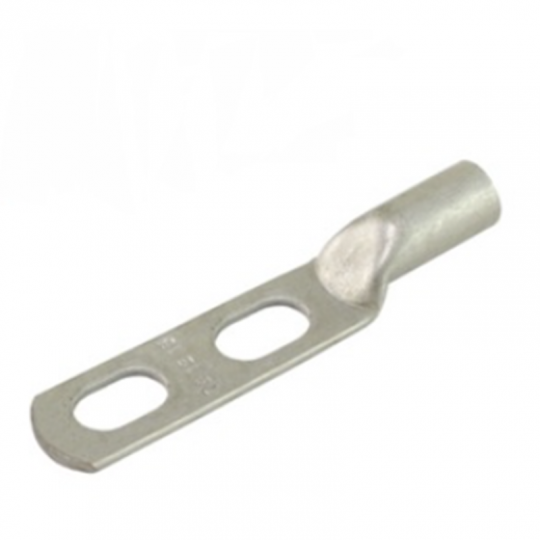

Наконечник ТМЛ-2 70-(10х2)-13 TDM SQ0576-0005
Код товара: 363400
Наличие и срок поставки Вы можете уточнить по телефону +7 (383) 209-92-92 или электронной почте k-17@k-17.ru
Описание
- Описание
-
Назначение
- Для оконцевания опрессовкой медных жил кабелей и проводов.
Применение
- Для монтажа проводов заземления электрощитового оборудования и других электротехнических устройств, в том числе на подвижном составе.
- Для кабелей и проводов на напряжение до 10 кВ включительно.
Материал
- Электротехническая медь М2.
- Покрытие оловянно-висмутовое методом электротехнического лужения.
Преимущества
- Используется для обеспечения надёжного контакта заземления;
- Имеют увеличенный размер контактной площадки;
- Надежно крепятся на двух контактных стержнях.
- Расстояние между отверстиями для контактных стержней позволяет свободно установить на них шайбы стандарта DIN125A, на любом расстоянии между ними
Структура условного обозначения
ТМЛ-2 35-(8х2)-9 TDM
- Т – «Труба» - полуфабрикат, из которого изготовлен наконечник
- М – «Медь» - материал, из которого изготовлен наконечник
- Л – «Луженый» - тип покрытия
- 2 – с двумя отверстиями для контактных стержней
- 35 – номинальное сечение наконечника, мм²
- 8х2 – диаметр контактных стержней и их количество, мм
- 9 – внутренний диаметр хвостовика, мм
Упаковка
- Групповая – полиэтиленовый пакет;
- Транспортная – коробка из гофрокартона.
- Тех. характеристики
-
Артикул Наименование Номинальное сечение наконечника, мм² Диаметр контактного стержня и их количество, мм Внутренний диаметр хвостовика, мм SQ0576-0001 Наконечник ТМЛ-2 35-(8х2)-9 TDM 35 8х2 9 SQ0576-0002 Наконечник ТМЛ-2 35-(10х2)-9 TDM 35 10х2 SQ0576-0003 Наконечник ТМЛ-2 50-(8х2)-11 TDM 50 8х2 11 SQ0576-0004 Наконечник ТМЛ-2 50-(10х2)-11 TDM 50 10х2 SQ0576-0005 Наконечник ТМЛ-2 70-(10х2)-13 TDM 70 13 SQ0576-0006 Наконечник ТМЛ-2 70-(12х2)-13 TDM 70 12х2
Артикул Размеры, мм Расстояние между центрами отверстий под контактные стержни, мм d1 d L D D1 B, не более Мин. Макс. SQ0576-0001 9,1 11,7 89,5 12,5 8,4 18 23 30 SQ0576-0002 16 10,5 20 SQ0576-0003 11,1 13,7 93 12,5 8,4 25 SQ0576-0004 16 10,5 22 SQ0576-0005 13 15,7 104,5 24 40 SQ0576-0006 19,5 13
