Муфта 5ПКВНтп1-10/25-БН TDM SQ0556-1009

Описание

Описание

Назначение

• Предназначены для оконцевания 4 или 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ, СПЭ) на напряжение до 1 кВ.

Применение

• для кабелей: (А)ВВГ, NYM, NYY, (А)ПвВГ.

Материал

• Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

• Термоусаживаемая перчатка.
• Термоусаживаемые трубки по количеству жил кабеля.
• Термоусаживаемые трубки на наконечники по количеству жил кабеля.

Преимущества

• Могут применяться с наконечниками из различных материалов закрепляемых как опрессовкой, так и с болтовыми наконечниками различных конструкций.
• Имеют высокие изоляционные свойства.
• Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
• Применяются с кабелями с медными и с алюминиевыми жилами в зависимости от выбранного типа наконечников.
• Используется при монтаже муфт как внутренней, так и наружной установки.
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и трубок, обеспечивает полную герметичность муфты после монтажа.
• Совместимы с кабелями с нулевой жилой пониженного сечения.

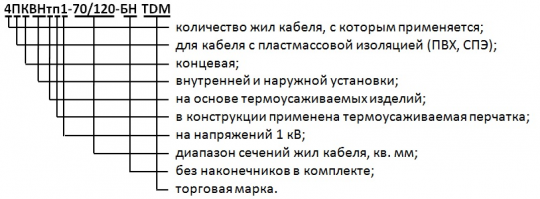

Структура условного обозначения

Тех. характеристики

Наименование	Артикул	Характеристики
		Рабочее напряжение, кВ	Число жил в кабеле	Диапазон сечение жил кабеля, кв. мм
Муфта 4ПКВНтп1-10/25-БН TDM	SQ0556-1005	до 1	4	10/25
Муфта 4ПКВНтп1-25/50-БН TDM	SQ0556-1006			25/50
Муфта 4ПКВНтп1-70/120-БН TDM	SQ0556-1007			70/120
Муфта 4ПКВНтп1-150/240-БН TDM	SQ0556-1008			150/240
Муфта 5ПКВНтп1-10/25-БН TDM	SQ0556-1009		5	10/25
Муфта 5ПКВНтп1-25/50-БН TDM	SQ0556-1010			25/50
Муфта 5ПКВНтп1-70/120-БН TDM	SQ0556-1011			70/120
Муфта 5ПКВНтп1-150/240-БН TDM	SQ0556-1012			150/240
