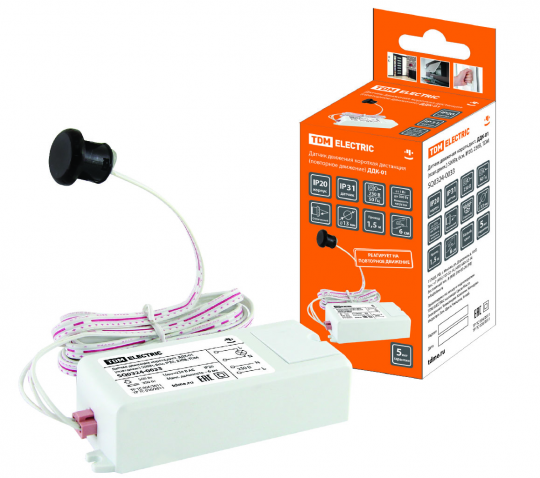

Датчик движения коротк.дист. ДДК-01 (повт.движ.) 500Вт, 6см, IP20, 230В, TDM SQ0324-0033

Описание

Описание

Назначение

Для автоматического включения и выключения нагрузки при появлении движущихся объектов в зоне обнаружения датчика

Применение

• Включение освещения в помещении при открывании двери;
• Автоматическое открывание дверцы шкафа по движению ладони
• Включение сигнализации при открытии окна
• Контроль движения продукции на конвейере на производстве
• Контроль положения подвижных механизмов в пространстве: лифтовое и подъемное оборудование, ворота с автоматическими приводами и др.

Материалы

• Корпус датчика выполнен из не поддерживающего горение пластика

Конструкция

• Внутри выносного сенсора расположены передатчик и приемник. Поток излучения от передатчика попадает на поверхность объекта, от которого происходит его отражение в различных направлениях.
• Распределение отраженного потока определяется оптическими свойствами объекта. Часть потока возвращается обратно в приемник, вызывая его срабатывание.
• ДДК-01 – включает освещение при первом приближении объекта, выключает при повторном приближении объекта
• ДДК-01 – включает освещение при удалении объекта, выключает – при приближении

Преимущества

• Датчики срабатывают на движение любых объектов, находящихся на расстоянии до 6 см;
• Выносной датчик имеет компактные размеры и малозаметен
• Длина провода от корпуса до выносного датчика – 1,5 метра, при необходимости ее можно увеличить до 50 метров, используя любой трехжильный провод.

Схема подключения к сети

Тех. характеристики

Наименование параметра		Значение
Типоисполнение датчика		ДДК-01	ДДК-02
Тип датчика		оптический
Номинальное напряжение, В		230
Номинальная частота, Гц		50
Максимальная суммарная мощность нагрузки ламп накаливания, Вт		500
Максимальная суммарная мощность нагрузки люминесцентных ламп, Вт		300
Дальность обнаружения, см		6
Собственная потребляемая мощность (в режиме работы / в режиме ожидания), Вт		0,45/0,1
Степень защиты	Корпуса	IP20
	Датчика	IP31
Цвет		белый
Диапазон рабочих температур, 0С		От -20 до +50
Длина провода от корпуса до датчика		1,5
Диаметр установочного отверстия внешнего датчика, мм		13
Логика срабатывания датчика		Повторное движение	Открытие-закрытие
