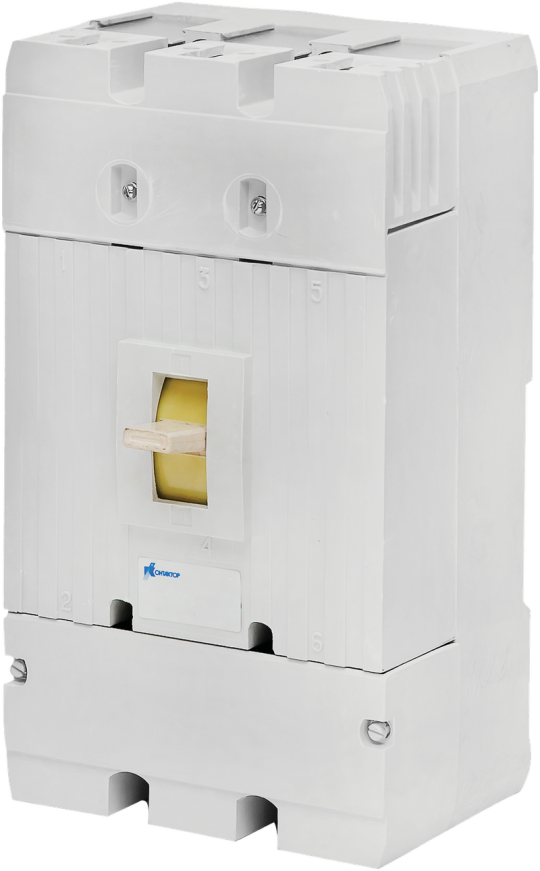

А3792У-630А-1140AC-4000А-НР110-240АС-1З2Р-O5 Y630-000004

Описание

Автоматические выключатели серии А3790У рассчитаны для эксплуатации в электроустановках шахтного оборудования с номинальным напряжением до 1140 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока. Климатическое исполнение выключателей О, категория размещения 5 по ГОСТ 15150-69. Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и недопустимых снижениях напряжения, а также для нечастых (до 3 в час) оперативных включений и отключений электрических цепей. Включены в реестр Минпромторга.

Автоматические выключатели на номинальные токи от 250 до 630 А переменного или постоянного тока токоограничивающие или селективные. Исполнение с электромагнитным или электронным расцепителями или без расцепителя. Обладают высокой отключающей способностью. Большая гамма вариантов комплектации. Широкий температурный диапазон эксплуатации. Подсерия с обозначением У для эксплуатации в электроустановках шахтного оборудования с напряжением до 1140 В. Включены в реестр Минпромторга.

• Номин ток: 630 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 13 кА
• Исполнение: Стационарное
• Тип расцепителя: Термомагнитный
• Тип изделия/компонента: Выключатель автоматический в литом корпусе
• Потери энергии: 200 Вт
• Моторный привод встроенный: Нет
• Тип подключения силовой электрич цепи: Винтовое соединение
• Комплексная защита от замыканий на землю: Нет
• Ширина: 260.0 мм
• Высота: 260.0 мм
• Глубина: 420.0 мм
• Диап регул без заде сраб расцеп короткого замык: 4000…4000 А
• Степень защиты - IP: IP00
• Тип элемента управления: Рычажковый (перекидной рычаг)
• Номин продолжительный ток Iu: 630 А
• Номин напряжение: 0...1140 В
• Кол-во вспомогат норм разомкнутых-НО конт: 2
• Кол-во вспомогат норм замкнутых-НЗ конт: 1
• Номин раб наибольшая откл способность Ics: 12,5 кА
• С расцеплением под напряжением: Да
• Моторный привод - дополнительно: Нет
• Вид подключения главной электрич цепи: Подключение спереди
• Подходит для монтажа на DIN-рейку: Нет
• Конструкция прибора: Устройство в комплекте с корпусом
• Диапазон уставки тока расцепления: 630…630 А
