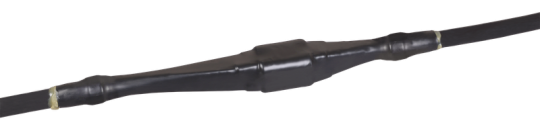

Муфта Стт(тп)-10 3х150/240 с/г ППД бумажная изоляция IEK UZM-BIS10-VN3-150240SZ

Описание

Муфты кабельные соединительные внутренней и наружной установки марки Стт(тп)-10 предназначены для соединения трехжильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50 Гц. Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10 их аналогов и модификаций.

Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами, с комплектом заземления под пайку или с пружинами постоянного давления ППД. Муфты подходят как для установки непосредственно в грунте, тоннелях и каналах, так и на открытом воздухе: на эстакадах, кабельных лотках и т.п. Абсолютная герметичность конструкции муфты за счет: - применения высококачественных термоусаживаемых материалов; - наличия маслостойких трубок поверх фазной изоляции жил кабеля.

• Номин поперечное сечение проводника: 150...240 мм²
• Количество проводов: 3
• Номинальное напряжение U0/U (Um): 6/10 (12) кВ
• Тип изоляционного материала: Бумажно-пропитанная
• Тип установки: Внутренняя и наружная
• Тип соединителей: Со срывным болтом
• Крепление шины заземления к кабелю: Пружины постоян давления
• Наличие брони в кабеле: Да
• Аксессуары для подключения (в комплекте): Винтовой соединитель со срывной головкой
• Диапазон напряжения: 6/10 кВ
• Комплектация: С термоус трубками и перчаткой
• Свободный от галогенов: Да
• Материал: Термоусаживаемый полимер
• С концентрическим экранированием: Нет
• Коэффициент усадки: 3:1
• Подходит для : Прочее
• Модель или исполнение: Термоусадка
• Утверждена горнодобывающим промышленным сектором: Нет
• Для соед кабелей с бумажной и пластиковой изоляцией: Да
• Мин температура полной усадки: 120 °C
• Диапазон рабочих температур: -45...+50 °C
• С винтовыми разъемами: Да
• Номин напряжение: 10 кВ
• Химически и UV-стойкий: Да
