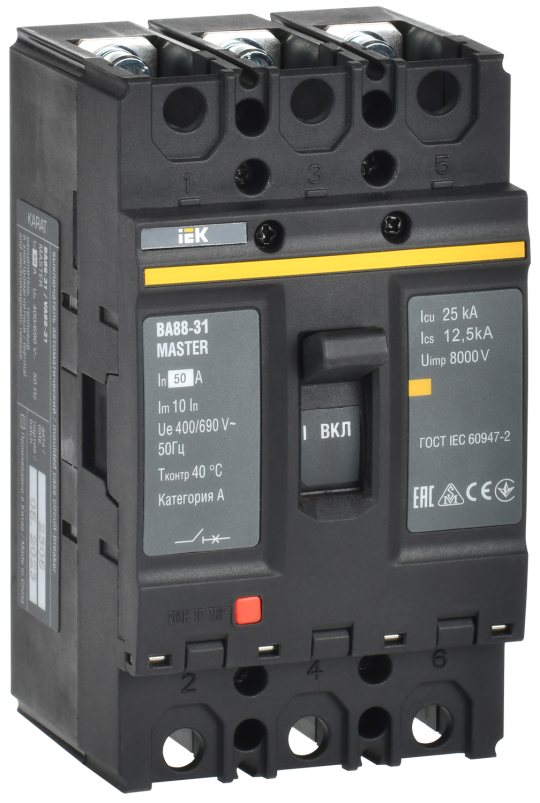

Выкл. авт. ВА88-31 3Р 50А 25кА MASTER IEK SVA00-3-0050-02

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 6 типоразмерах, оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А. Рабочее напряжение до 690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

Компактные размеры. Рабочее напряжение – до 690 В. Установка в любом положении (вертикально/горизонтально). Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции. Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In. Пополюсная настройка.

• Номин ток: 50 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 25 кА
• Номин раб напряжение: 690 В
• Тип изделия/компонента: Выключатель автоматический в литом корпусе
• Потери энергии: 75.0 Вт
• Температура эксплуатации: -40...60 °C
• Кол-во вспомогат переключающих контактов: 0
• Тип подключения силовой электрич цепи: Винтовое соединение
• Комплексная защита от замыканий на землю: Нет
• Частота сети: 50...60 Гц
• Подходит для монтажа на DIN-рейку: Нет
• Потребл мощность: 150 ВА
• С расцеплением под напряжением: Да
• Степень защиты - IP: IP30
• Вес: 0.780 кг
• Диап регул без заде сраб расцеп короткого замык: 500 А
• Диапазон уставки тока расцепления: 50 А
• Кол-во вспомогат норм замкнутых-НЗ конт: 0
• Кол-во вспомогат норм разомкнутых-НО конт: 0
• Конструкция прибора: Прочее
• Механич износостойкость без обслуживания: 8500 циклов
• Наличие электронного расцепителя: Нет
• Номин импульсное выдерживаемое напряжение: 8 кВ
• Номин напряжение: 690 В
• Номин напряжение изоляции Ui: 690 В
• Номин продолжительный ток Iu: 50 А
• Номин раб наибольшая откл способность Ics: 18,75 кА
• Тип элемента управления: Прочее
• Уставка электромагнитного расцепителя Im: 500 А
