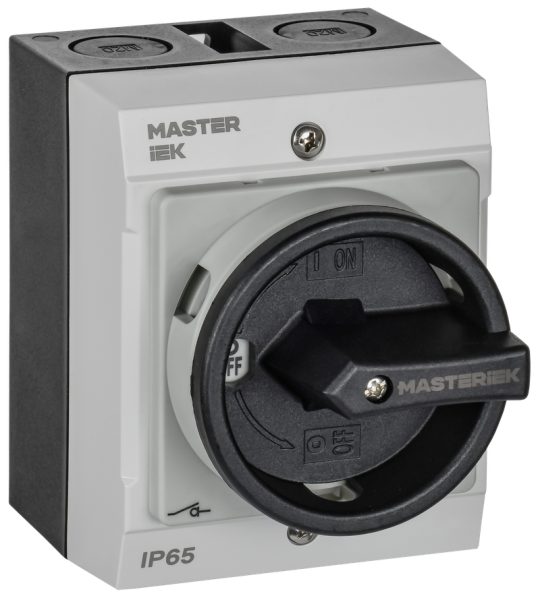

Перекл. кулачк. в боксе закр. рук. 16А сх. 90 MASTER IEK MI-CS21-016-090

Описание

Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д. Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.

Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач. Высокая механическая и электрическая износостойкость. Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF"). Защита клемм от прикосновения. Адаптер для монтажа на DIN-рейку в комплекте. Широкий диапазон рабочих температур.

• Обозначение положений: IEK_V0000155
• Количество полюсов: 1
• Номин тепловой ток Ith: 16 А
• Конструктивное исполнение: EV008116
• Тип элемента управления: Поворотная позиционная ручка (с фиксацией)
• Кол-во вспомогат норм разомкнутых-НО конт: 0
• Кол-во вспомогат норм замкнутых-НЗ конт: 0
• Степень защиты - IP: IP65
• С нейтральной позицией - ОТКЛ: Да
• Размер передней панели: Прочее
• Макс допустимое раб напряжение Ue AC: 690 В
• Степень защиты - IP передняя сторона: IP65
• Номин напряжение постоян тока - DC: 24; 48; 110; 220 В
• Подходит для промежуточного монтажа: Да
• С блоком управления: Нет
• Сечение многожильного гибкого провода: 1…2,5 мм²
• Пригоден в качестве главного выключателя: Да
• Модульное исполнение: Нет
• Тип подключения силовой электрич цепи: Винтовое соединение
• Подходит для монтажа на передней стенке: Нет
• С возвратом в нейтральное положение: Нет
• Номин мощность при AC-23 400 В: 7 кВт
• Кол-во позиций переключения: 2
• Номин напряжение изоляции Ui: 690 В
• Тип выключателя: Переключатель ВКЛ/ОТКЛ
• Тип изделия/компонента: Кулачковый переключатель
• Номин условный ток короткого замыкания Icn: 6 А
• Фиксация положения переключателя: Да
• Степень защиты - IP в оболочке: IP65
• Номин рабочий ток Ie при АС-21 АС-22 230 В: 16 А
• Номин импульсное выдерживаемое напряжение: 4 кВ
• Номин рабочий ток Ie при АС-4 400 В: 4 А
• Номин рабочий ток Ie при АС-23 400 В: 13 А
• Номин мощность при AC-23 230 В: 4 кВт
• Температура эксплуатации: -5…40 °C
• Номин рабочий ток Ie при АС-23 230 В: 13 А
• Номин напряжение: 690 В
• Номин мощность при AC-3 230 В: 3 кВт
• Цвет: EV000206
• В сборе в корпусе: Да
• Номин раб напряжение DC контактов: 24; 48; 110; 220 В
• Номин мощность при AC-3 400 В: 5 кВт
• Пригоден в качестве сервисного выкл-ля: Да
• Ток предохранителя qG: 20 А
• Мех износостойкость: 0,3 млн циклов
• Номинальная способность к присоединению: 2,5 мм²
• Степень защиты - IP сторона контактов: EV006404
• Подходит для напольного монтажа: Нет
• Номин рабочий ток Ie при АС-2 400 В: 11 А
• Конструкция прибора: Устройство наруж. монтажа
• Электр износостойкость: 0,0015 млн циклов
• Номин рабочий ток Ie при АС-3 400 В: 3,5 А
• Функции переключателя: Многоступенчатый переключатель
• Номин рабочий ток Ie при АС-4 230 В: 5 А
• Номин рабочий ток Ie при АС-2 230 В: 11 А
• Номин рабочий ток Ie при АС-21 АС-22 400 В: 16 А
• Номин раб напряжение AC контактов: 230; 400; 690 В
• Подходит для установки в распредел платы: Нет
• Номин рабочий ток Ie при АС-3 230 В: 3,5 А
• Номин продолжительный ток Iu: 16.0 А
