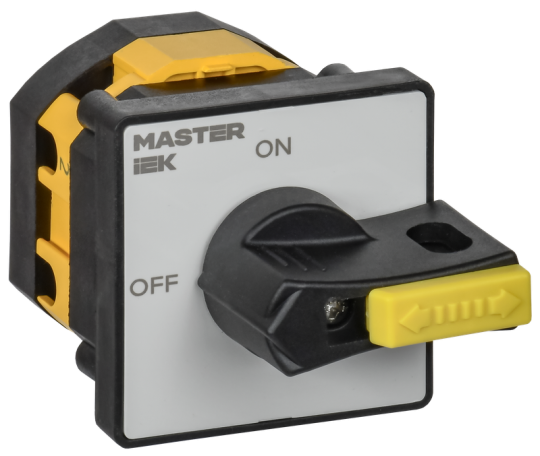

Перекл. кулачк. станд. рук. 10А сх. 90 MASTER IEK MI-CS10-010-090

Описание

Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д. Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.

Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач. Высокая механическая и электрическая износостойкость. Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF"). Защита клемм от прикосновения. Адаптер для монтажа на DIN-рейку в комплекте. Широкий диапазон рабочих температур.

• Обозначение положений: IEK_V0000155
• Количество полюсов: 1
• Номин тепловой ток Ith: 10 А
• Конструктивное исполнение: IEK_V0000165
• Тип элемента управления: Короткая поворотная ручка (узкий хват)
• Кол-во вспомогат норм разомкнутых-НО конт: 0
• Кол-во вспомогат норм замкнутых-НЗ конт: 0
• Степень защиты - IP: IP20
• С нейтральной позицией - ОТКЛ: Да
• Размер передней панели: 48х48 мм
• Номин рабочий ток Ie при АС-23 400 В: 6,5 А
• Мех износостойкость: 0,3 млн циклов
• Номин раб напряжение AC контактов: 230; 400; 690 В
• Пригоден в качестве сервисного выкл-ля: Да
• Тип подключения силовой электрич цепи: Винтовое соединение
• Номин мощность при AC-2 230 В: 2 кВт
• Модульное исполнение: Да
• Номин рабочий ток Ie при АС-21 АС-22 400 В: 10 А
• Конструкция прибора: Встраиваемое устройство
• Электр износостойкость: 0,0015 млн циклов
• Функции переключателя: Многоступенчатый переключатель
• Степень защиты - IP в оболочке: IP40
• Макс допустимое раб напряжение Ue AC: 690 В
• Номин мощность при AC-23 400 В: 5 кВт
• С возвратом в нейтральное положение: Нет
• С блоком управления: Нет
• Номин импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты - IP сторона контактов: EV006404
• Подходит для монтажа на передней стенке: Да
• Цвет: EV000206
• Номин напряжение изоляции Ui: 690 В
• Номин рабочий ток Ie при АС-2 400 В: 5,5 А
• Номин рабочий ток Ie при АС-21 АС-22 230 В: 10 А
• Тип изделия/компонента: Кулачковый переключатель
• Номин раб напряжение DC контактов: 24; 48; 110; 220 В
• Фиксация положения переключателя: Да
• Подходит для напольного монтажа: Нет
• Сечение многожильного гибкого провода: 1,5…4 мм²
• Номин мощность при AC-4 230 В: 0,37 кВт
• Номин напряжение постоян тока - DC: 24; 48; 110; 220 В
• Температура эксплуатации: -5…40 °C
• Номин напряжение: 690 В
• Пригоден в качестве главного выключателя: Да
• Подходит для установки в распредел платы: Нет
• Подходит для промежуточного монтажа: Да
• Номин рабочий ток Ie при АС-23 230 В: 7,5 А
• Номин рабочий ток Ie при АС-2 230 В: 5,5 А
• Номин мощность при AC-3 230 В: 1 кВт
• Номин продолжительный ток Iu: 10.0 А
• В сборе в корпусе: Нет
• Номинальная способность к присоединению: 2,5 мм²
• Номин мощность при AC-23 230 В: 3 кВт
• Номин мощность при AC-3 400 В: 2 кВт
• Номин условный ток короткого замыкания Icn: 3 А
• Номин рабочий ток Ie при АС-4 230 В: 2 А
• Номин рабочий ток Ie при АС-3 400 В: 1,75 А
• Номин мощность при AC-4 400 В: 0,55 кВт
• Кол-во позиций переключения: 2
• Номин рабочий ток Ie при АС-4 400 В: 2 А
• Номин мощность при AC-2 400 В: 3 кВт
• Ток предохранителя qG: 12 А
• Номин рабочий ток Ie при АС-3 230 В: 1,75 А
• Тип выключателя: Переключатель ВКЛ/ОТКЛ
• Степень защиты - IP передняя сторона: IP40
