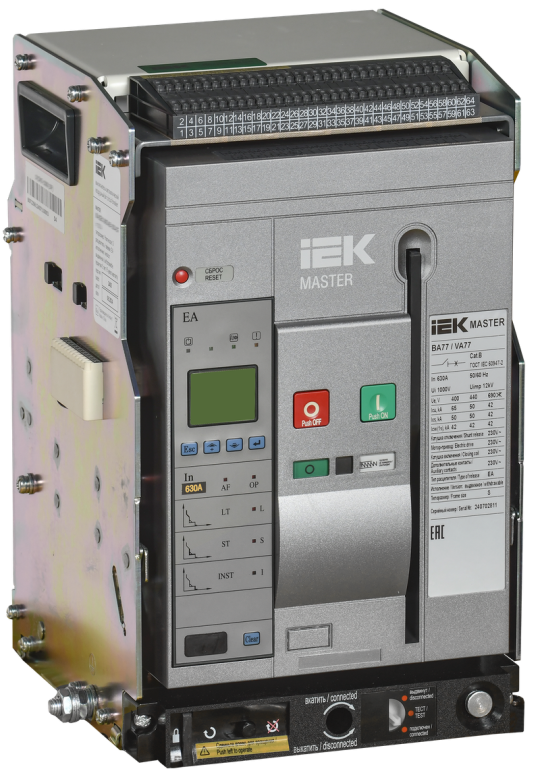

Возд. авт. вык. AC ВА77 W3P S 65кА 630А EA акс. MASTER IEK MI-ACB10-3WS-065-0630-ACF

Описание

Воздушные автоматические выключатели серии MASTER IEK предназначены для защиты сетей низкого напряжения от коротких замыканий и перегрузок. Автоматические выключатели данной серии обладают оптимальным набором функций, для применения их на объектах жилищного, социального, коммерческого и дорожного строительства, а также энергетики и сельского хозяйства. Воздушные автоматические выключатели серии MASTER IEK поставляются укомплектованными набором аксессуаров для их полноценного применения в состав НКУ: мотор привод 230В, реле включения и отключения (с удержанием) 230В, контакт положения в корзине, набор из 4х перекидных контактов, аварийный контакт. В комплект автоматического выключателя также входит электронный контроллер и, в случае выдвижного исполнения база выдвижного исполнения.

Воздушные автоматические выключатели серии MASTER IEK обладают минимальной зависимостью рабочего тока от температуры и могут использоваться в диапазоне рабочих температур от -25С до +70С. В базовую комплектацию воздушных автоматических выключателей серии MASTER IEK входит реле отключение с удержанием, обеспечивающее удобство построения схем АВР с применением данных автоматических выключателей. Кроме того автоматические выключатели выдвижного исполнения укомплектованы контактом положения ВА в корзине, для удобства контроля его положения для цепей автоматики.

• Номин ток: 630 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 65 кА
• Исполнение: Выдвижной (-ая)
• Тип расцепителя: EV000101
• Тип изделия/компонента: Выключатель автоматический воздушный
• Температура эксплуатации: -25…70 °C
• Кол-во вспомогат переключающих контактов: 4
• Моторный привод встроенный: Да
• Тип подключения силовой электрич цепи: Болтовое соединение
• Комплексная защита от замыканий на землю: Нет
• Частота сети: 50 Гц
• Ширина: 210.0 мм
• Высота: 352.0 мм
• Глубина: 280.0 мм
• С расцеплением под напряжением: Да
• Механич износостойкость без обслуживания: 15000 циклов
• Вид подключения главной электрич цепи: Подключение сзади
• Диапазон уставки тока расцепления: 252...630 А
• Номин напряжение: 400...690 В
• Подходит для монтажа на DIN-рейку: Нет
• Наличие электронного расцепителя: Да
• Дополнит оборудование входящее в поставку: Прочее
• Высота над уровнем моря: < 2000 м
• Механич износостойкость с обслуживанием: 30000 циклов
• Режим работы: Продолжительный
• Номин импульсное выдерживаемое напряжение: 12 кВ
• Номин напряжение изоляции Ui: 1000 В
• Вес: 30.500 кг
• Тип элемента управления: Прочее
• Номин продолжительный ток Iu: 630 А
• Степень защиты зажимов IP: IP00
• Моторный привод - дополнительно: Нет
• Степень защиты - IP: IP30
• Конструкция прибора: Прочее
• Кол-во вспомогат норм разомкнутых-НО конт: 0
• Монтаж на DIN-рейку: Нет
• Номин раб наибольшая откл способность Ics: 50 кА
• Номин кратковрем выдерж в течении 1 с ток Icw: 42 кА
• Диап регул без заде сраб расцеп короткого замык: 630...25000 А
• Кол-во вспомогат норм замкнутых-НЗ конт: 0
