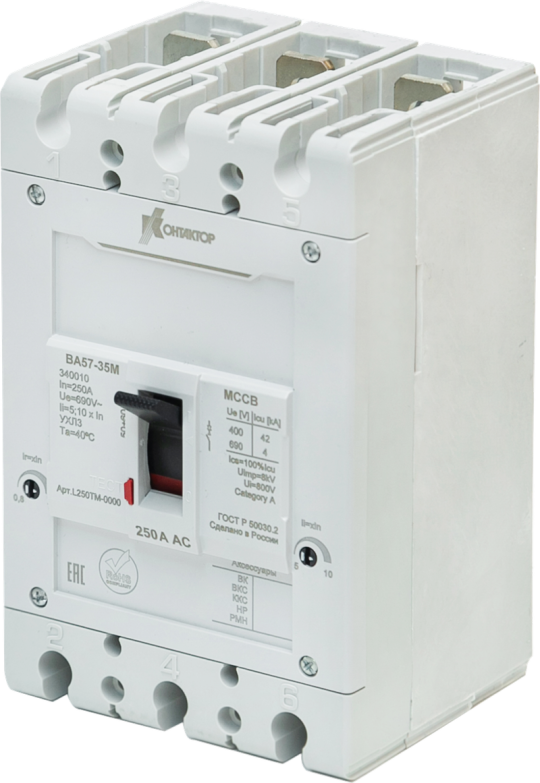

Выкл. авт. ВА57-35М-340010-Р100А-690AC-630А-УХЛ3 L250T-0410

Описание

ВА57-35М – это серия автоматических выключателей на токи от 16 до 250 А, с номинальным напряжением до 690 В переменного и 440 В постоянного тока, с предельной отключающей способностью до 42 кА (при 400 В). Обладает исполнениями с регулировкой теплового и/или электромагнитного расцепителя, без теплового расцепителя. Отличается богатой линейкой аксессуаров. Применяется на самых разнообразных объектах.

Автоматические выключатели на номинальные токи от 16 до 250 А переменного или постоянного тока. Исполнение с термомагнитным или только электромагнитным расцепителями с фиксированными или регулируемыми уставками. Широкий ассортимент легкомонтируемых потребителем самостоятельно в любое время универсальных аксессуаров, включая преобразование в съемный (втычной) вариант. Используются на самых разнообразных объектах и имеют увеличенный срок службы и высокие показатели электрических характеристик. Применимы в пожарных электроустановках, на объектах с источниками ударных воздействий и в сейсмоопасных районах. Широкий температурный диапазон эксплуатации.

• Номин ток: 100 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 30 кА
• Исполнение: Стационарное
• Тип расцепителя: Термомагнитный
• Тип изделия/компонента: Выключатель автоматический в литом корпусе
• Потери энергии: 23,4 Вт
• Моторный привод встроенный: Нет
• Тип подключения силовой электрич цепи: Винтовое соединение
• Комплексная защита от замыканий на землю: Нет
• Ширина: 112.0 мм
• Высота: 175.0 мм
• Глубина: 112.0 мм
• Моторный привод - дополнительно: Да
• Кол-во вспомогат норм замкнутых-НЗ конт: 0
• С расцеплением под напряжением: Да
• Степень защиты - IP: IP00
• Кол-во вспомогат норм разомкнутых-НО конт: 0
• Диап регул без заде сраб расцеп короткого замык: 630…630 А
• Конструкция прибора: Устройство в комплекте с корпусом
• Вид подключения главной электрич цепи: Подключение спереди
• Тип элемента управления: Рычажковый (перекидной рычаг)
• Номин раб наибольшая откл способность Ics: 30 кА
• Диапазон уставки тока расцепления: 80…100 А
• Номин напряжение: 400...690 В
• Подходит для монтажа на DIN-рейку: Нет
• Номин продолжительный ток Iu: 100 А
