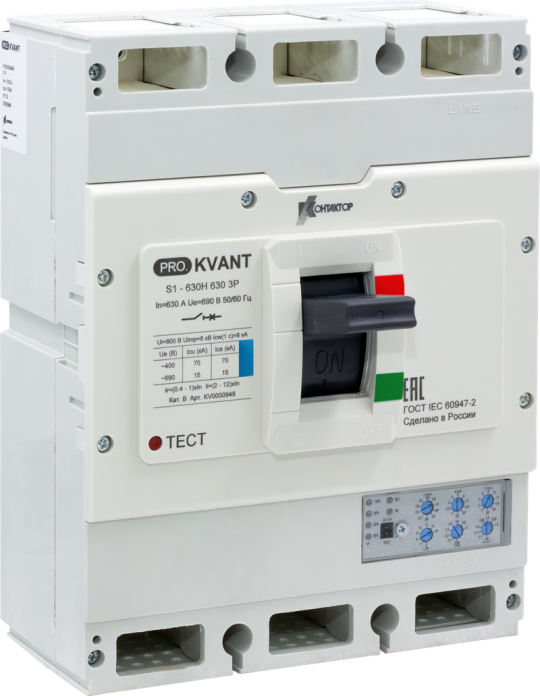

Выкл. авт. PRO.KVАNT S1-630H 3P 630А 70кА KV0000949

Описание

Автоматические выключатели в литом корпусе серии PRO.KVANT типа S1 на токи от 16 до 800 А представляют собой современное решение для обеспечения бесперебойного электроснабжения за счет высоких номинальных параметров, обширного ряда типоразмеров и гибкого выбора уставок расцепителей. Автоматические выключатели PRO.KVANT S1 оснащены электронными расцепителями с ручными регулировками уставок, поставляются в трехполюсном или четырехполюсном исполнениях и предназначены для защиты электрических цепей от перегрузок и коротких замыканий в НКУ распределения электрической энергии, управления и защиты оборудования жилых, общественных и промышленных зданий. Рассчитаны на эксплуатацию в электроустановках с номинальным напряжением до 690 В переменного тока частоты 50/60 Гц.

Автоматические выключатели на номинальные токи от 16 А до 1600 А. Компактный размер. Современный дизайн. Термомагнитный или электронный расцепители. Высокая отключающая способность и повышенная износостойкость. Широкий ассортимент универсальных аксессуаров заказываемых дополнительно. Преобразуются в съемное (втычное) и выдвижное исполнения. Опросный лист.

• Номин ток: 630 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 70 кА
• Исполнение: Стационарное
• Тип расцепителя: Электронный
• Тип изделия/компонента: Выключатель автоматический в литом корпусе
• Потери энергии: 80 Вт
• Моторный привод встроенный: Нет
• Тип подключения силовой электрич цепи: Винтовое соединение
• Комплексная защита от замыканий на землю: Нет
• Ширина: 270.0 мм
• Высота: 270.0 мм
• Глубина: 290.0 мм
• Моторный привод - дополнительно: Да
• Номин продолжительный ток Iu: 630 А
• С расцеплением под напряжением: Да
• Подходит для монтажа на DIN-рейку: Нет
• Диапазон кратк задержки расцеп короткого замык: 504…6300 А
• Степень защиты - IP: IP20
• Кол-во вспомогат норм разомкнутых-НО конт: 0
• Кол-во вспомогат норм замкнутых-НЗ конт: 0
• Тип элемента управления: Рычажковый (перекидной рычаг)
• Диапазон уставки тока расцепления: 252…630 А
• Номин раб наибольшая откл способность Ics: 70 кА
• Конструкция прибора: Устройство в комплекте с корпусом
• Диап регул без заде сраб расцеп короткого замык: 1260…7560 А
• Номин напряжение: 400...690 В
• Вид подключения главной электрич цепи: Подключение спереди
