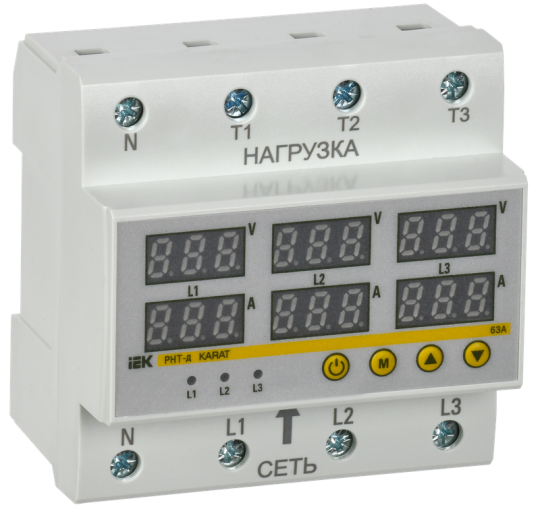

Реле напряжения и тока РНТ-д трехфазное 90мм 63А IEK IVC41-3-63

Описание

Используются для автоматического выключения питания при выходе напряжения или тока за допустимые пределы. Электронная плата анализирует параметры и выводит их на дисплей. Пределы возможно регулировать самостоятельно с помощью простого кнопочного меню. Реле напряжения устанавливается в электрических щитах квартир, частных домов и небольших коммерческих объектов для защиты электрооборудования от повреждений, вызванных длительным повышением или понижением напряжения.

Индикация повышения, понижения напряжения. Задержка на включение и отключение. Независимый индикатор положения контактов. Насечки на контактных зажимах. Диапазон рабочих температур: от -20 до +55 °С.

• Диапазон измеряемого напряжения №1: 220...300 В
• Диапазон измеряемого напряжения №2: 120...210 В
• Тип напряжения управления: Переменный (AC)
• Номин напряжение: 380 В
• Номин напряжение питания цепи управ Us AC 50 Гц: 220 В
• Номин ток контактных групп при АС-1: 63 А
• Номин напряжение питания цепи управ Us AC 60 Гц: 220 В
• Контроль макс напряжения при постоян токе: Нет
• Степень загрязнения: 3
• Номин напряжение контактной группы: 220 В
• Со съемными зажимами: Нет
• Функция гистерезиса для напряж при пост токе: Нет
• Контроль макс однофазного напряжения: Да
• Контроль макс трехфазного напряжения: Да
• Контроль мин трехфазного напряжения: Да
• Макс задержка на включение: 600 с
• Функция гистерезиса однофазного напряж: Нет
• Макс сечение одножильного кабеля: 16 мм²
• Контроль мин напряжения при постоян токе: Нет
• Электр износостойкость: 5000 циклов
• Степень защиты IP лицевая панель: IP20
• Ремонтопригодность: Нет
• Степень защиты IP клеммы: IP00
• Диапазон частоты питающего напряжения: 50/60 Гц
• Функция гистерезиса трехфазного напряж: Да
• Мех износостойкость: 100000 циклов
• Выдержка времени: 5...600 с
• Кол-во норм разомкнутых - НО контактов: 3
• Ширина: 90 мм
• Макс сечение многожил кабеля с наконечниками: 16 мм²
• Мин задержка на включение: 5.0 с
• Номин напряж питания цепи управ Us пост тока DC: - В
• Высота: 90 мм
• Контроль мин однофазного напряжения: Да
• Тип измеряемого напряжения: Переменный (AC)
• Глубина: 66 мм
• Тип монтажа: DIN-рейка (стандарт) 35 мм
• Погрешность измерений: 1 процентов
• Индикатор срабатывания реле: Красный светодиод (R)
• Тип подключения: Винтовое соединение
• Температура эксплуатации: -20...+55 °C
• Гистерезис: 2 процентов
• Индикатор наличия напряжения: Зелёный светодиод (Un)
• Количество переключающих контактов: 0
