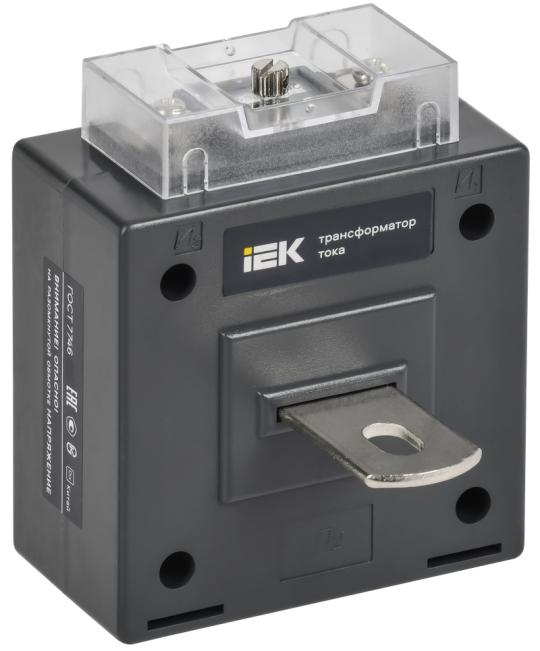

Трансформатор тока ТТИ-А 60/5А 5ВА класс 0,5 МПИ08 IEK ITT10-2-05-0060-08

Описание

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 81837-21.

Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники. Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика. В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора. Все трансформаторы ТТИ проходят первичную поверку. Межповерочный интервал 8 лет. Факт прохождения поверки фиксируется простановкой оттиска поверительного клейма на корпусе ТТИ и в паспорте изделия.

• Первичный номин ток: 60 А
• Номин вторичная полная мощность: 5 ВА
• Класс точности: 0,5
• С медной шиной: Да
• Вторичный номин ток: 5 А
• Номин напряжение: 660 В
• Модель или исполнение: Преобразователь тока с первичной обмоткой
• Вторичное подключение: Винтовое соединение
• Количество первичных входов: 1
• Установка на защёлках: Нет
• Температура эксплуатации: -45...50 °C
• Калиброванный: Да
• С защитой от прикосновения: Да
• Климатическое исполнение: УХЛ3
• Номин коэф безоп втор обмотки: 5 Кбном
• Фактор ограничения перенапряжения: FS 5
• Наибольшее раб напряжение: 0,72 кВ
• Степень защиты - IP: IP20
• Рабочее положение: Любое
• Номин частота: 50 Гц
