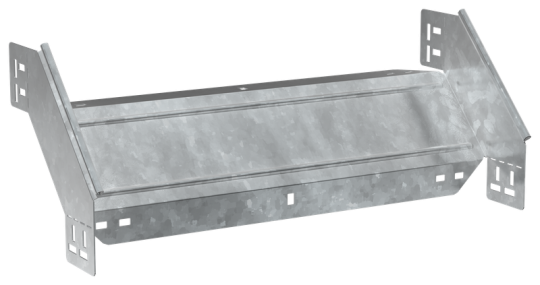

ESCA 7 Поворот верт. внеш. 90град 100х600-1,5 HDZ IEK ES7-PV-90-100-600-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Ширина: 600 мм
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вид или марка материала: Прочее
• Вес: 2 кг
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 600 мм
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Длина: 301 мм
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Материал: Сталь
