Описание

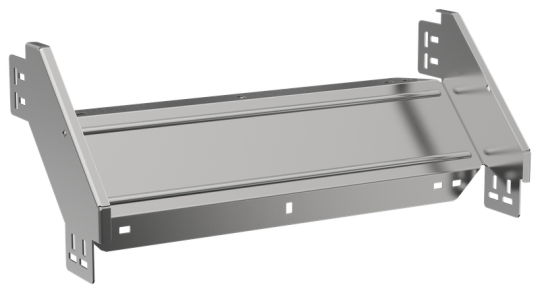

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Толщина металла: 2.0 мм
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 10 мкм
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 2
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 500 мм
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 2,4 кг
• Длина: 299 мм
• Ширина: 500 мм
• Отклонение - угол : 90
• Степень защиты - IP: IP00
