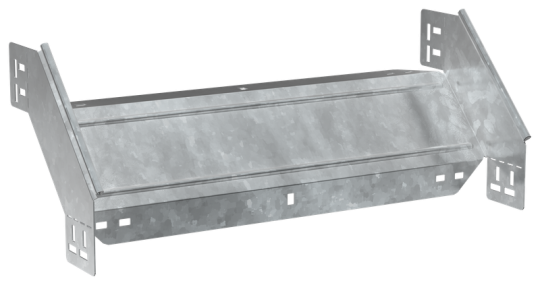

ESCA 7 Поворот верт. внеш. 90град 100х500-1,5 HDZ IEK ES7-PV-90-100-500-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Вес: 1,77 кг
• Высота кабельного лотка : 100 мм
• Монтажная температура: -50...40 °C
• Длина: 301 мм
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Материал: Сталь
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Ширина: 500 мм
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 500 мм
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Защитное покрытие поверхности: Покрытие методом горячего погружения
