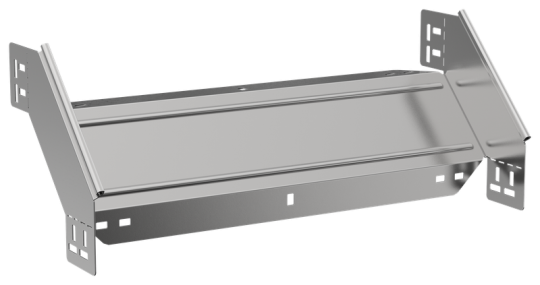

ESCA 7 Поворот верт. внеш. 90град 100х500-1,5 IEK ES7-PV-90-100-500-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Ширина: 500 мм
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.5 мм
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 2
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 500 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вес: 1,77 кг
• Длина: 301 мм
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
