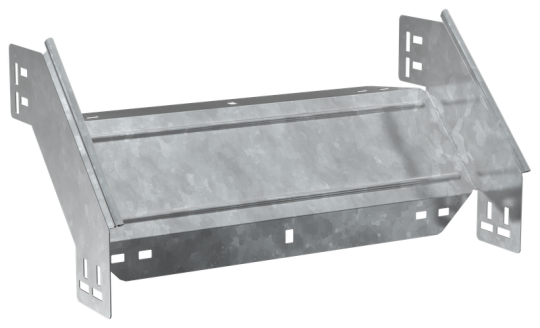

ESCA 7 Поворот верт. внеш. 90град 100х400-1,5 HDZ IEK ES7-PV-90-100-400-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Материал: Сталь
• Вес: 1,54 кг
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.5 мм
• Ширина: 400 мм
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Ширина ответвления: 400 мм
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Длина: 301 мм
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
