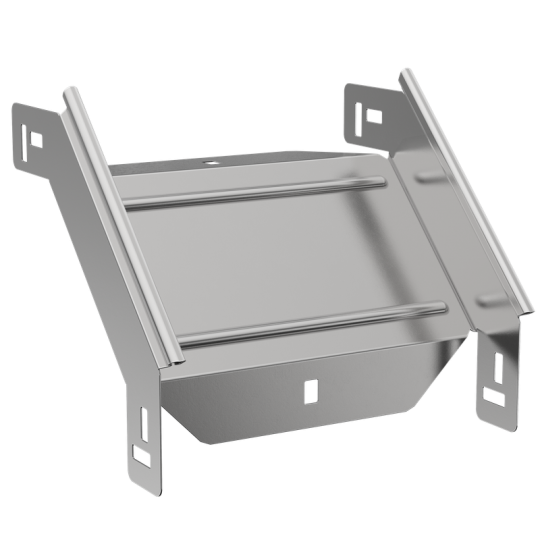

ESCA 7 Поворот верт. внеш. 90град 100х400-1,5 IEK ES7-PV-90-100-400-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Длина: 301 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.5 мм
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина: 400 мм
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 2
• Отклонение - угол : 90
• Ширина ответвления: 400 мм
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,54 кг
