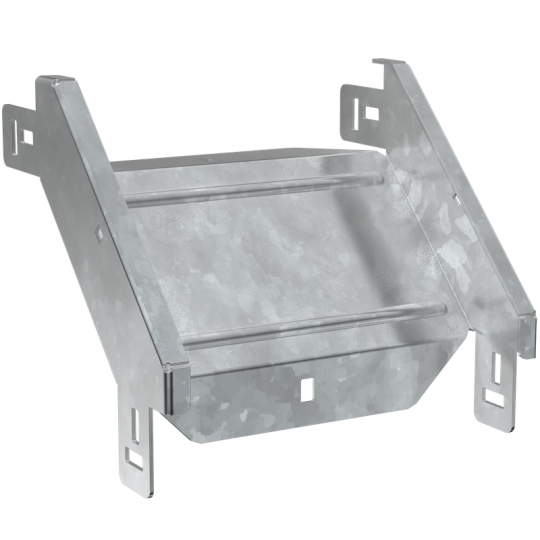

ESCA 7 Поворот верт. внеш. 90град 100х300-2,0 HDZ IEK ES7-PV-90-100-300-20-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Длина: 299 мм
• Цвет: Светло-серый
• Ширина ответвления: 300 мм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Ширина: 300 мм
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Вес: 1,93 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Толщина металла: 2.0 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
