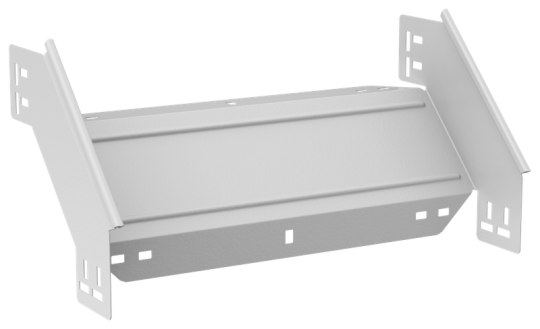

ESCA 7 Поворот верт. внеш. 90град 100х300-1,5 RAL 9016 IEK ES7-PV-90-100-300-15-RGA

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина ответвления: 300 мм
• Степень защиты - IP: IP00
• Длина: 301 мм
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Материал: Сталь
• Высота кабельного лотка : 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 9016
• Цвет: Чисто белый
• Ширина: 300 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 90
• Толщина цинкового покрытия: 10 мкм
• Вес: 1,31 кг
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
