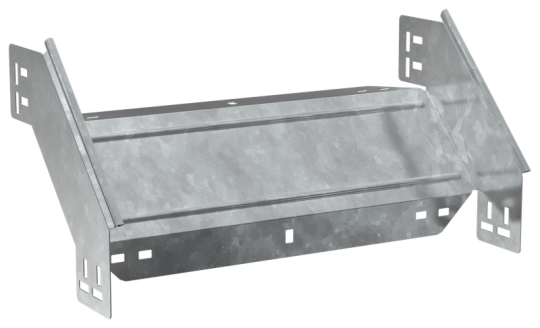

ESCA 7 Поворот верт. внеш. 90град 100х300-1,5 HDZ IEK ES7-PV-90-100-300-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 6
• Толщина металла: 1.5 мм
• Материал: Сталь
• Степень защиты - IP: IP00
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Ширина: 300 мм
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Вес: 1,31 кг
• Ширина ответвления: 300 мм
• Длина: 301 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
