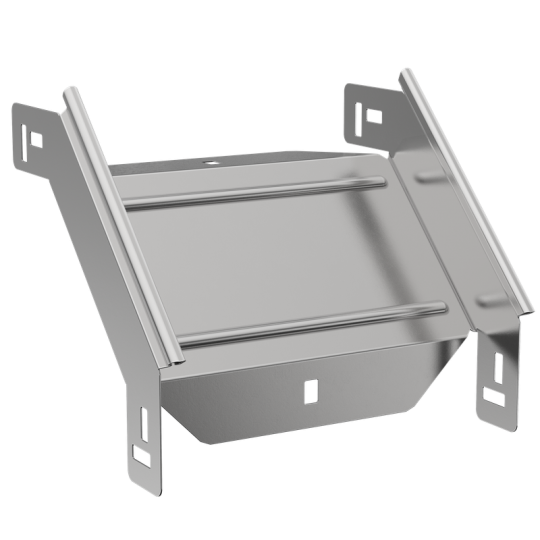

ESCA 7 Поворот верт. внеш. 90град 100х300-1,5 IEK ES7-PV-90-100-300-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Материал: Сталь
• Длина: 301 мм
• Отклонение - угол : 90
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 300 мм
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Вес: 1,31 кг
• Ширина ответвления: 300 мм
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
