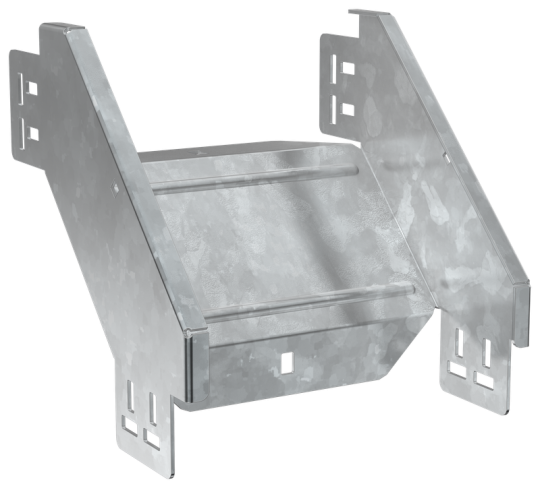

ESCA 7 Поворот верт. внеш. 90град 100х200-2,0 HDZ IEK ES7-PV-90-100-200-20-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Длина: 299 мм
• Монтажная температура: -50...40 °C
• Толщина металла: 2.0 мм
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 100 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Вес: 1,61 кг
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина ответвления: 200 мм
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
• Ширина: 200 мм
• Степень защиты - IP: IP00
