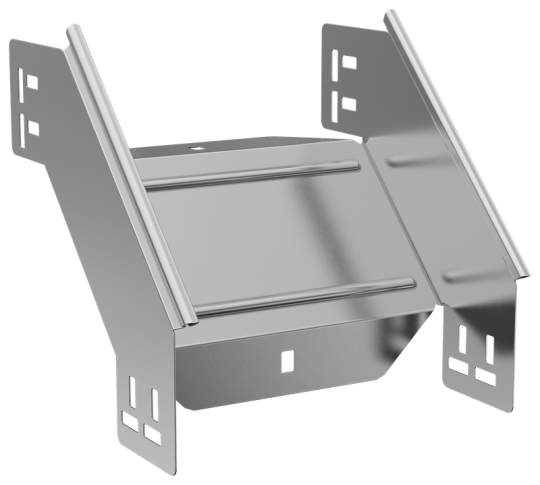

ESCA 7 Поворот верт. внеш. 90град 100х200-1,5 IEK ES7-PV-90-100-200-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Класс стойкости к коррозии: 2
• Вес: 1,09 кг
• Длина: 301 мм
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина: 200 мм
• Отклонение - угол : 90
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 200 мм
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
