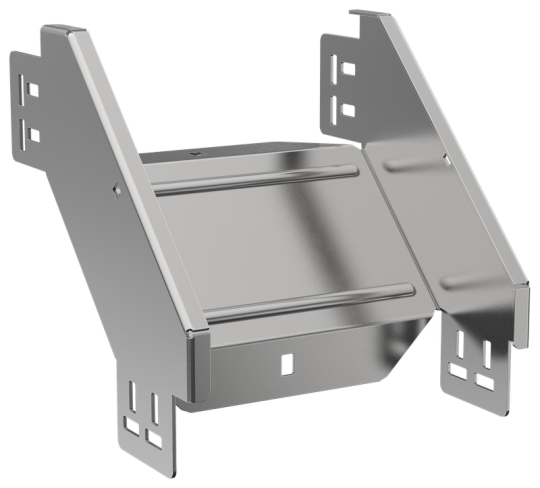

ESCA 7 Поворот верт. внеш. 90град 100х150-2,0 IEK ES7-PV-90-100-150-20

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Толщина металла: 2.0 мм
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 299 мм
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Вес: 1,33 кг
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 100 мм
• Ширина: 150 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 90
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 150 мм
