Описание

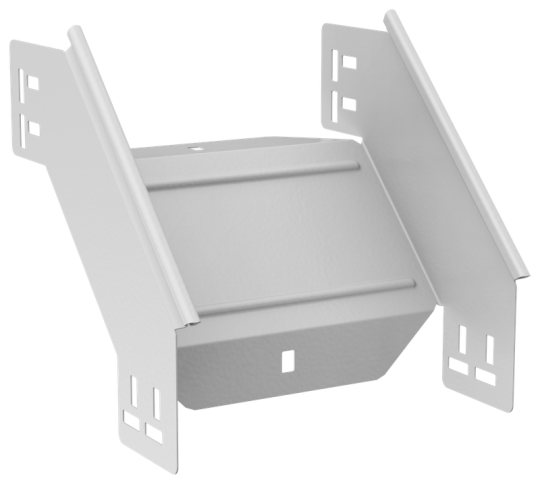

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вид или марка материала: Прочее
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 90
• Ширина: 150 мм
• Длина: 301 мм
• Цвет: Чисто белый
• Защитное покрытие поверхности: Порошковая окраска
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.5 мм
• Вес: 0,97 кг
• Номер цвета RAL: 9016
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
