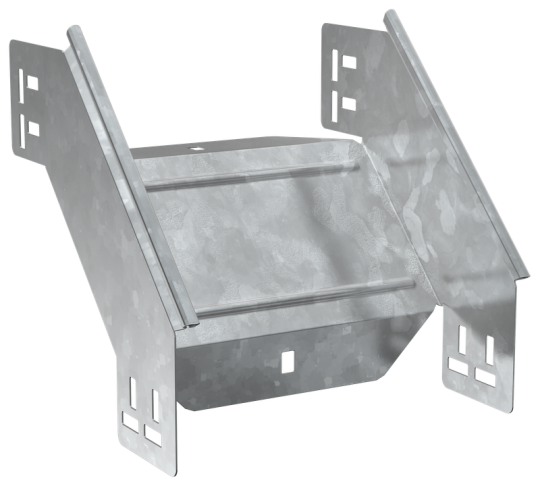

ESCA 7 Поворот верт. внеш. 90град 100х150-1,5 HDZ IEK ES7-PV-90-100-150-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Вес: 0,97 кг
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 150 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 150 мм
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 90
• Монтажная температура: -50...40 °C
• Длина: 301 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
