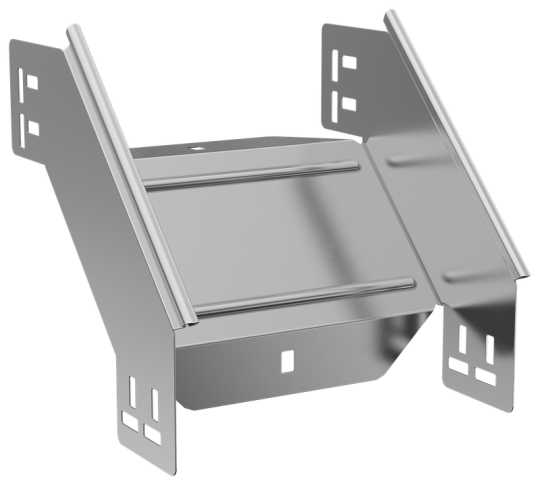

ESCA 7 Поворот верт. внеш. 90град 100х150-1,5 IEK ES7-PV-90-100-150-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Ширина ответвления: 150 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Ширина: 150 мм
• Толщина металла: 1.5 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 0,97 кг
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 100 мм
• Длина: 301 мм
• Цвет: Светло-серый
