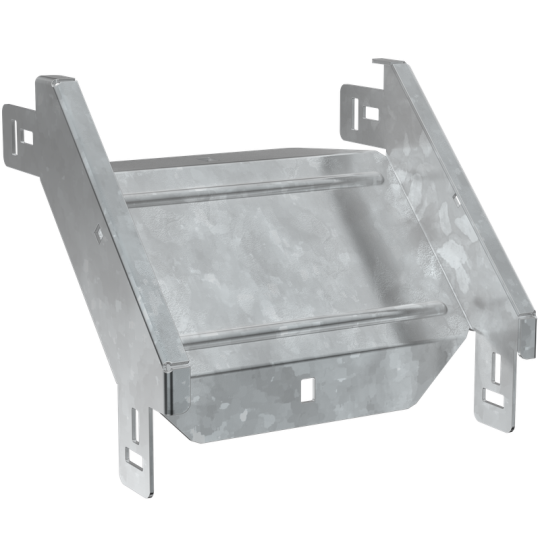

ESCA 7 Поворот верт. внеш. 90град 100х100-2,0 HDZ IEK ES7-PV-90-100-100-20-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
• Отклонение - угол : 90
• Температура эксплуатации: -50...40 °C
• Толщина металла: 2.0 мм
• Ширина: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
• Нержавеющая сталь травлёная: Нет
• Вес: 1,28 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Длина: 299 мм
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Высота кабельного лотка : 100 мм
