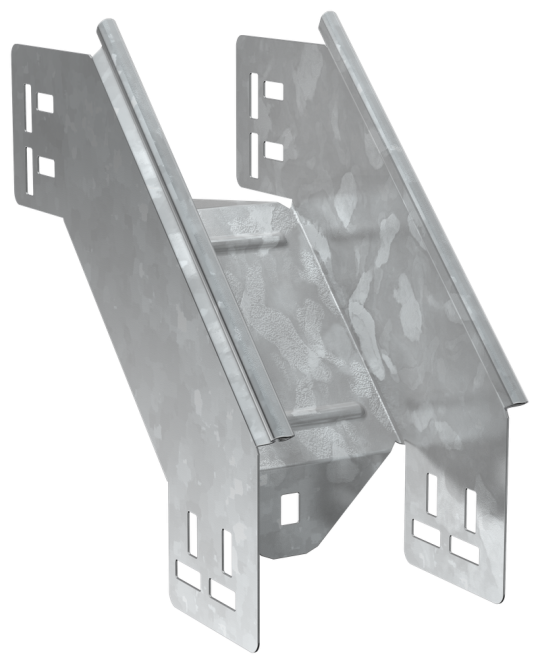

ESCA 7 Поворот верт. внеш. 90град 100х100-1,5 HDZ IEK ES7-PV-90-100-100-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Вес: 0,86 кг
• Толщина металла: 1.5 мм
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 6
• Ширина: 100 мм
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Материал: Сталь
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 100 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 301 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
