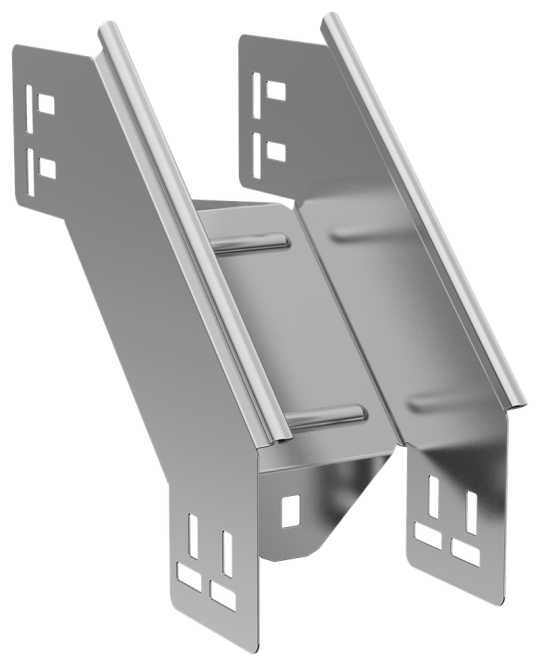

ESCA 7 Поворот верт. внеш. 90град 100х100-1,5 IEK ES7-PV-90-100-100-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Ширина ответвления: 100 мм
• Монтажная температура: -50...40 °C
• Длина: 301 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 90
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Вес: 0,86 кг
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Ширина: 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 100 мм
• Класс стойкости к коррозии: 2
• Цвет: Светло-серый
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина металла: 1.5 мм
