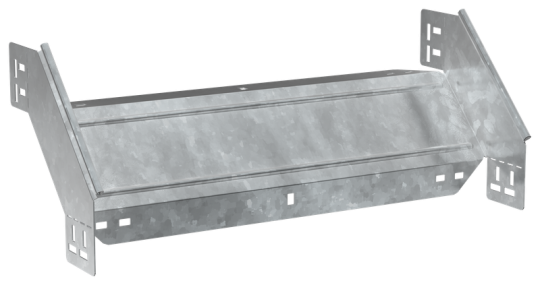

ESCA 7 Поворот верт. внеш. 90град 80х600-1,5 HDZ IEK ES7-PV-90-080-600-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 55 мкм
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 600 мм
• Вид или марка материала: Прочее
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Вес: 1,84 кг
• Ширина: 600 мм
• Длина: 272 мм
• Толщина металла: 1.5 мм
• Температура эксплуатации: -50...40 °C
