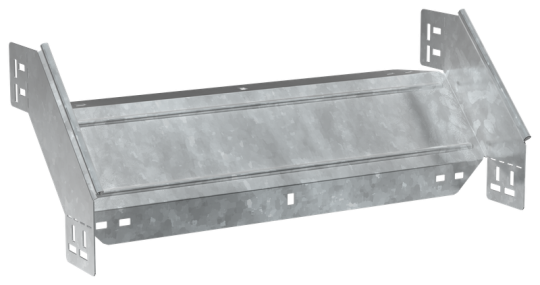

ESCA 7 Поворот верт. внеш. 90град 80х500-1,5 HDZ IEK ES7-PV-90-080-500-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Цвет: Светло-серый
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 1,38 кг
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Материал: Сталь
• Длина: 272 мм
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Ширина ответвления: 500 мм
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Ширина: 500 мм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
