Описание

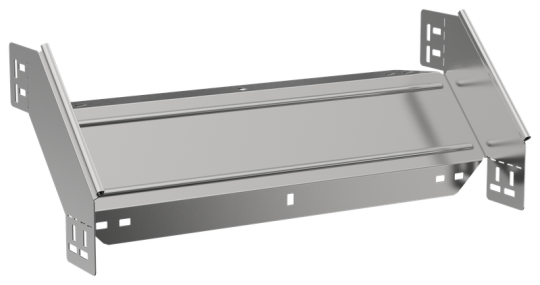

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина: 500 мм
• Длина: 272 мм
• Класс стойкости к коррозии: 2
• Вес: 1,38 кг
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Высота кабельного лотка : 80 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Ширина ответвления: 500 мм
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Толщина металла: 1.5 мм
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
