Описание

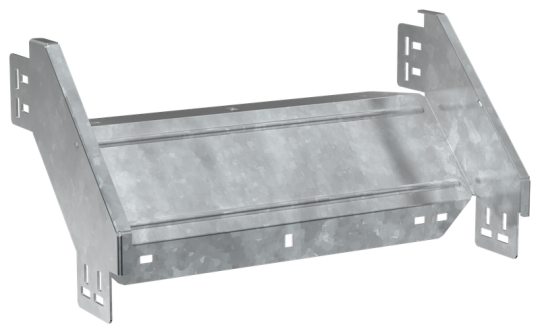

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Материал: Сталь
• Длина: 270 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 80 мм
• Вид или марка материала: Прочее
• Ширина ответвления: 400 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Класс стойкости к коррозии: 6
• Вес: 2,03 кг
• Толщина металла: 2.0 мм
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 90
• Ширина: 400 мм
• Перфорированная боковая стенка : Нет
