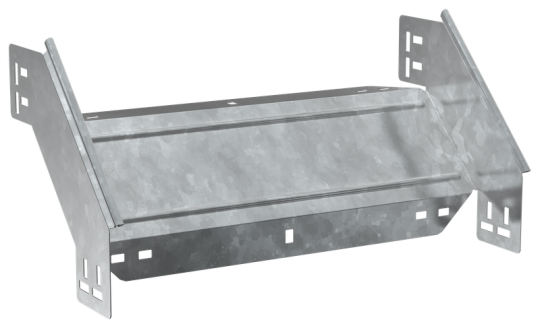

ESCA 7 Поворот верт. внеш. 90град 80х400-1,5 HDZ IEK ES7-PV-90-080-400-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Длина: 272 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 400 мм
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Материал: Сталь
• Высота кабельного лотка : 80 мм
• Толщина цинкового покрытия: 55 мкм
• Ширина: 400 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Вес: 1,38 кг
