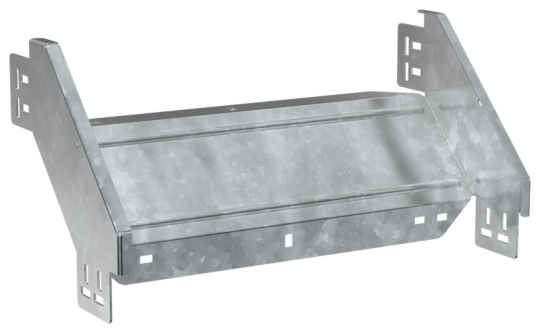

ESCA 7 Поворот верт. внеш. 90град 80х300-2,0 HDZ IEK ES7-PV-90-080-300-20-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Толщина металла: 2.0 мм
• Толщина цинкового покрытия: 55 мкм
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 90
• Ширина ответвления: 300 мм
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Ширина: 300 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,69 кг
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Длина: 270 мм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
