Описание

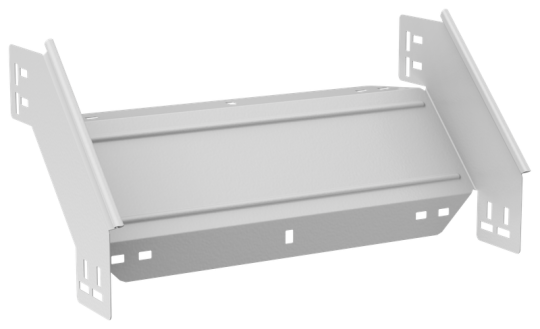

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 90
• Материал: Сталь
• Степень защиты - IP: IP00
• Цвет: Чисто белый
• Перфорация в основании для монтажа: Нет
• Длина: 272 мм
• Ширина: 300 мм
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Вес: 1,15 кг
• Номер цвета RAL: 9016
• Класс стойкости к коррозии: 2
• Ширина ответвления: 300 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 80 мм
