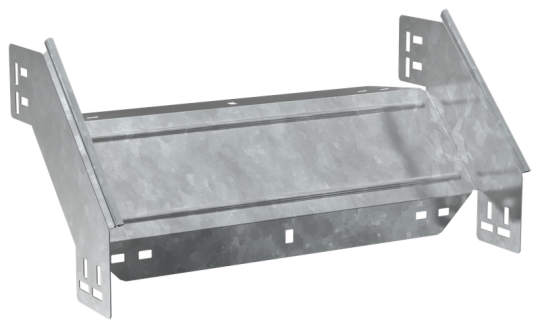

ESCA 7 Поворот верт. внеш. 90град 80х300-1,5 HDZ IEK ES7-PV-90-080-300-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Класс стойкости к коррозии: 6
• Изменение направления: Вертикально ниспадающий (внешний)
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 90
• Длина: 272 мм
• Степень защиты - IP: IP00
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 300 мм
• Ширина: 300 мм
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Вес: 1,15 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.5 мм
