Описание

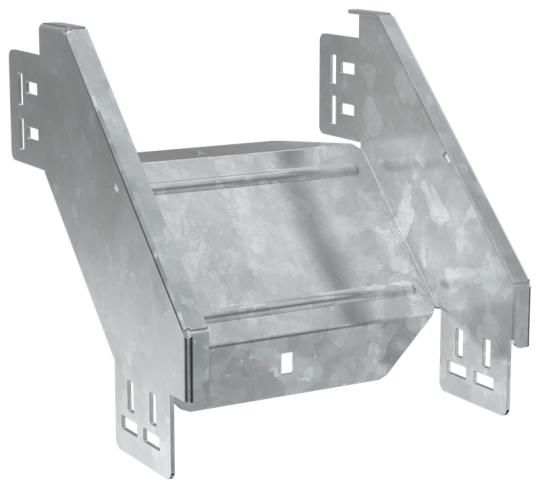

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 2.0 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 200 мм
• Вес: 1,36 кг
• Ширина: 200 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 90
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Длина: 270 мм
