Описание

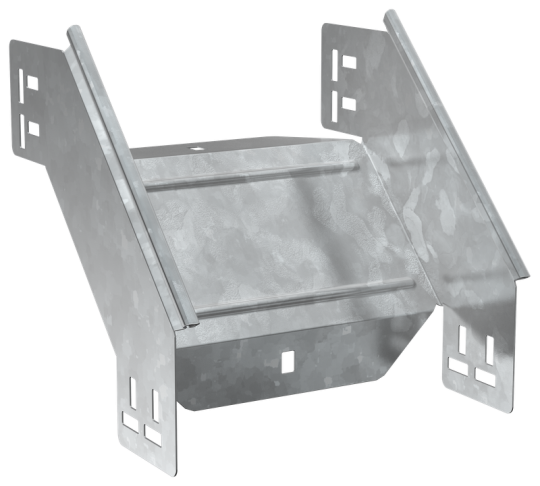

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.5 мм
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Длина: 272 мм
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Ширина: 200 мм
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вес: 0,93 кг
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Высота кабельного лотка : 80 мм
