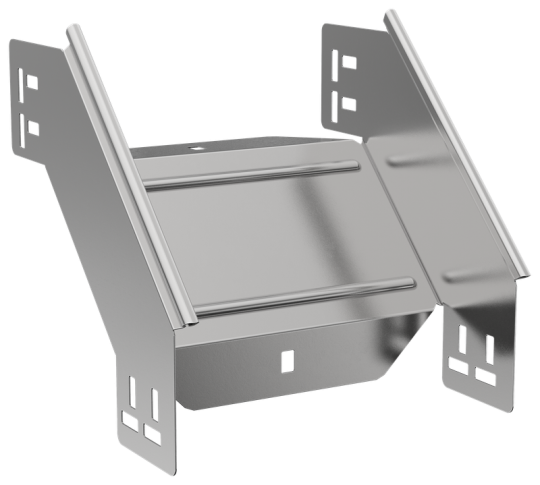

ESCA 7 Поворот верт. внеш. 90град 80х200-1,5 IEK ES7-PV-90-080-200-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Толщина металла: 1.5 мм
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 7047
• Высота кабельного лотка : 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина ответвления: 200 мм
• Ширина: 200 мм
• Класс стойкости к коррозии: 2
• Длина: 272 мм
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Вес: 0,93 кг
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
